A Máquina formadora de rolos de canal de suporte solar é uma máquina de laminação totalmente automatizada projetada especificamente para a produção de componentes metálicos para sistemas de suporte de usinas de energia solar fotovoltaica. Usando vários rolos de precisão, ele dobra continuamente a frio bobinas de metal (aço revestido de alumínio-magnésio-zinco, liga de alumínio ou aço inoxidável) em perfis de rack fotovoltaicos (como trilhos, vigas diagonais, colunas, terças, etc.) com formatos transversais específicos para atender aos requisitos de instalação de usinas de energia montadas no solo, usinas de energia distribuídas em telhados e sistemas fotovoltaicos flutuantes.
Jiangyin Hailong Machinery Factory é Máquina formadora de rolos de canal de suporte solar Fornecedor na China. Com mais de 1200 relacionamentos com clientes, atendemos uma infinidade de indústrias com equipamentos personalizados de perfilagem, fornecendo Máquina formadora de rolos de canal de suporte solar à venda.
Funções principais e recursos técnicos:
Adaptabilidade diversificada de seções transversais

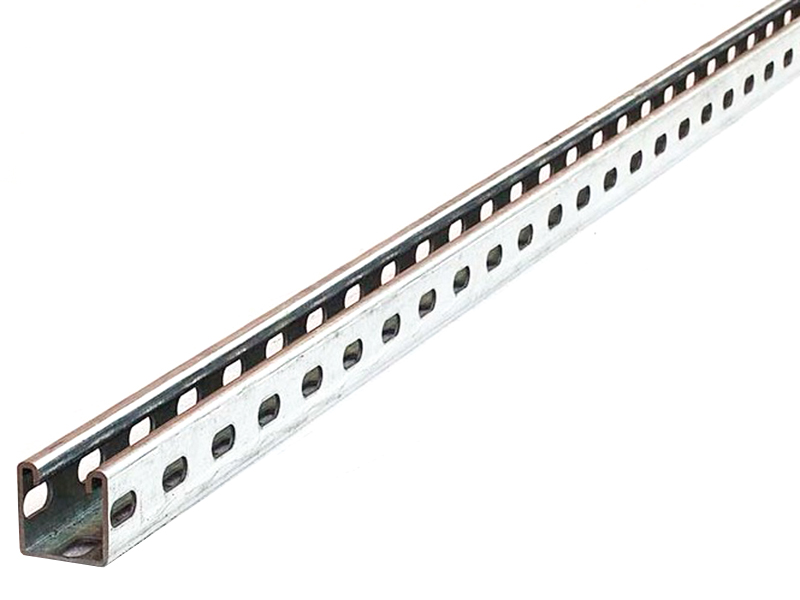

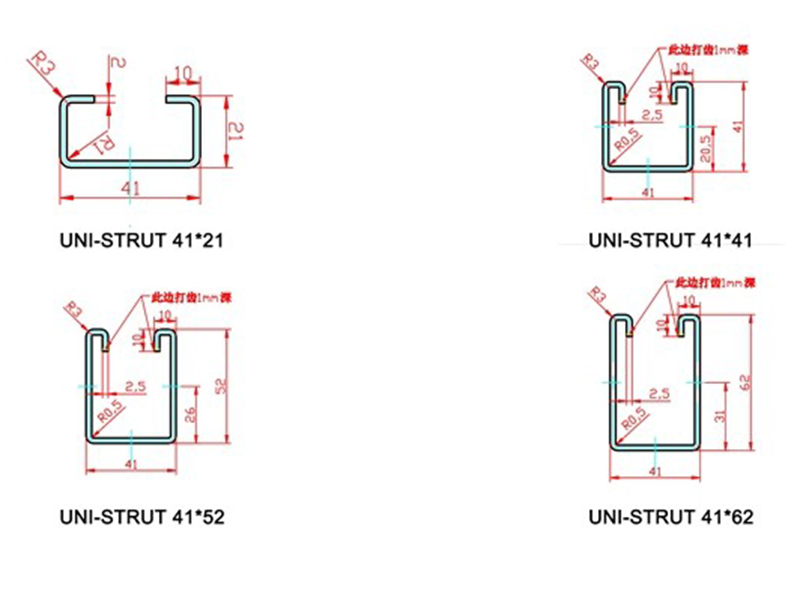

Trilho Solar: Em forma de C/U com ranhuras, usado para fixar braçadeiras de painéis fotovoltaicos.
Terça: Em forma de Z ou em Σ, suportando a carga estrutural principal.

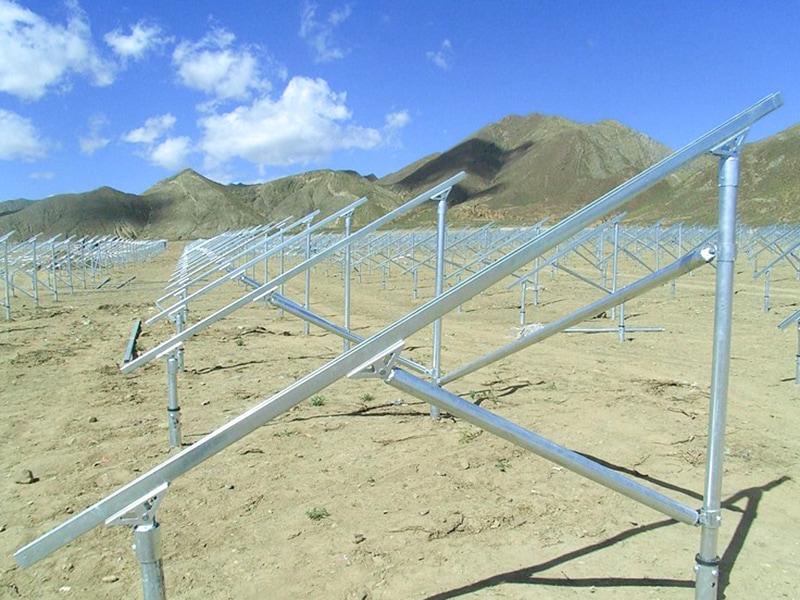

Manga Parafuso de Aterramento: Tubo quadrado ou redondo com furos de conexão, utilizado para ancoragem do rack de aterramento. https://example.com/pv-profile-types.png (Diagrama: perfis comuns de rack fotovoltaico)
Design leve e de alta resistência
Espessura do material: 0,8-3,0 mm (2,0 mm para liga de alumínio, 1,5-3,0 mm para aço).
Resistência à tração: aço de alta resistência 550MPa (por exemplo, S550GD AZ150) ou liga de alumínio 6061-T6.
Redução de 30% no peso após a conformação em comparação aos perfis laminados a quente, reduzindo custos de transporte e instalação.
Garantia de Processo Resistente à Corrosão
Rolos polidos espelhados (Ra ≤ 0,4μm) com lubrificação mínima para proteger o revestimento de alumínio-magnésio-zinco (≥ 150g/m² AZ150).
A compensação dinâmica da folga de rolamento evita arranhões na superfície.
Produção Inteligente e Flexível
Sistema de troca rápida de matrizes: Substitua um conjunto completo de rolos em ≤ 30 minutos, alternando entre diferentes seções transversais (por exemplo, tipo C para tipo Z).
Tecnologia de seção transversal servo variável: Uma única linha de produção pode produzir perfis com comprimentos variados (como trilhos-guia trapezoidais para encostas).
Componentes principais do equipamento:

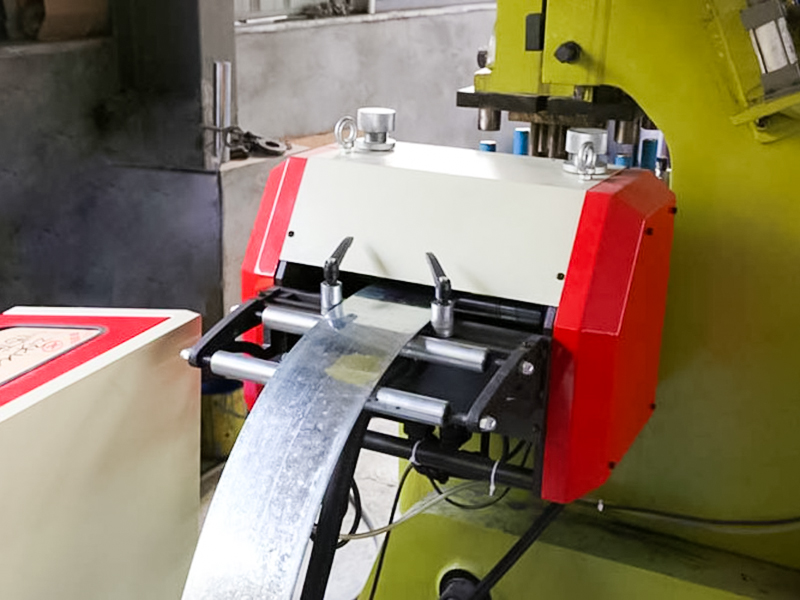

Desbobinador de cabeça dupla: Troca automaticamente as bobinas, suporta a produção mista de bobinas de alumínio e aço e possui correção EPC (Controle Eletrônico de Processo).

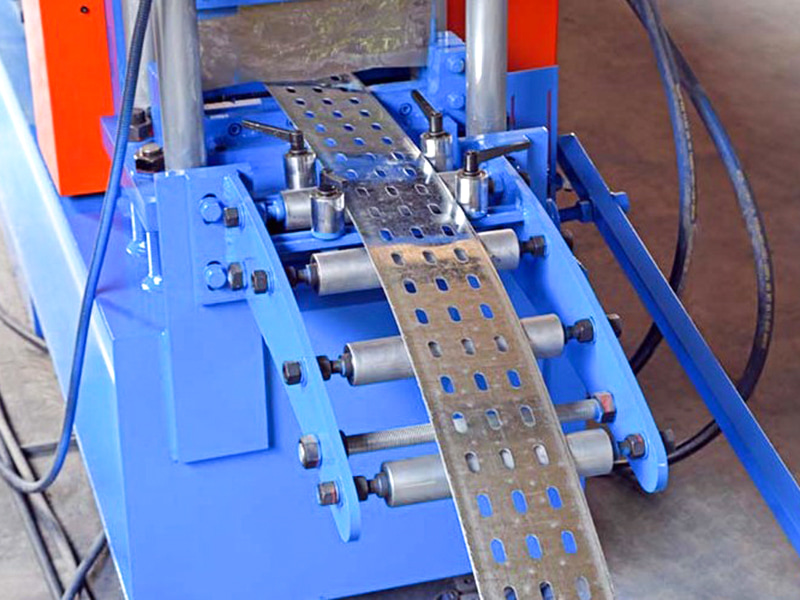

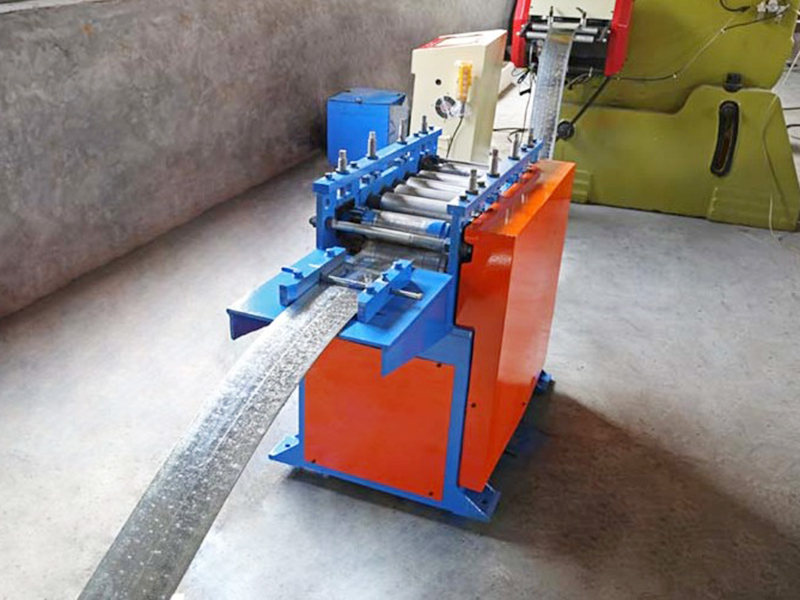

Máquina de endireitamento de alta precisão: 9-11 rolos nivelam as bobinas, eliminando a tensão de escoamento e alcançando uma retilineidade de ≤0,5 mm/m.

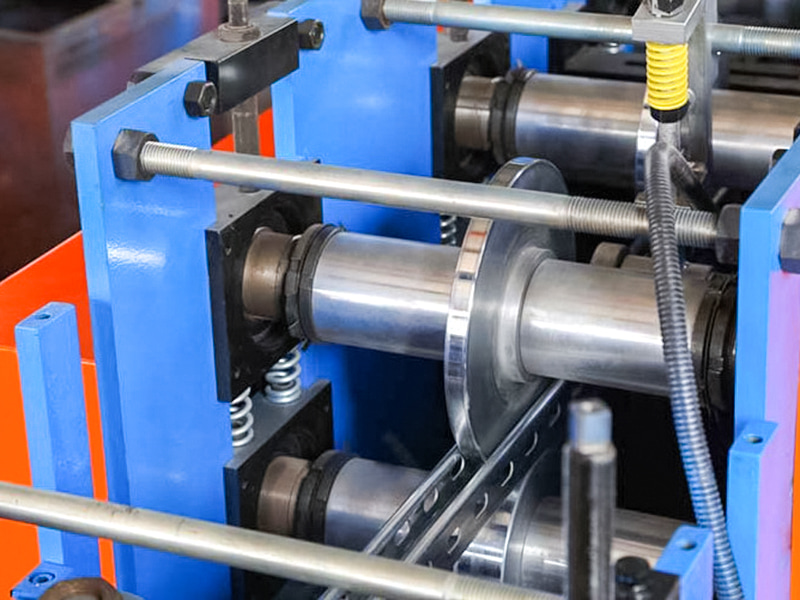

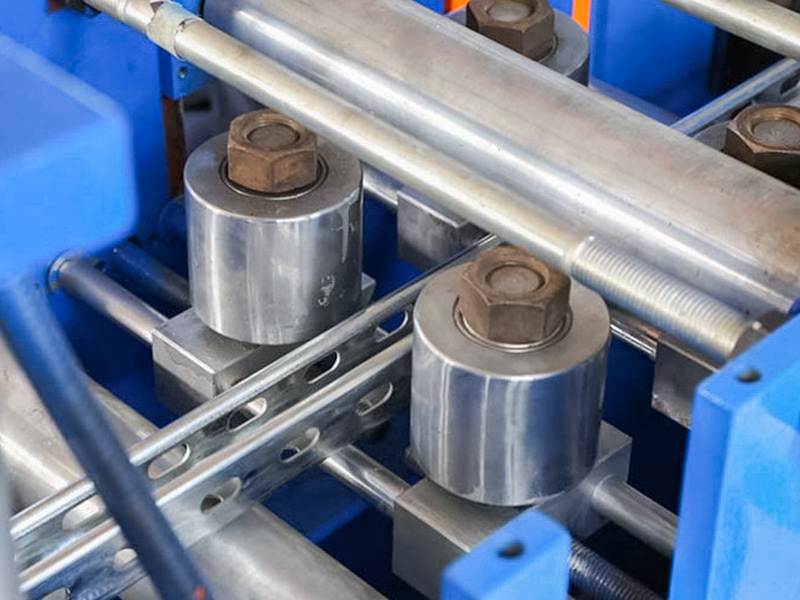

Moldando o mainframe: 16-24 conjuntos de rolos de metal duro (material SKD11), divididos em três estágios:
• Pré-perfuração → Conformação a frio → Dimensionamento e calibração

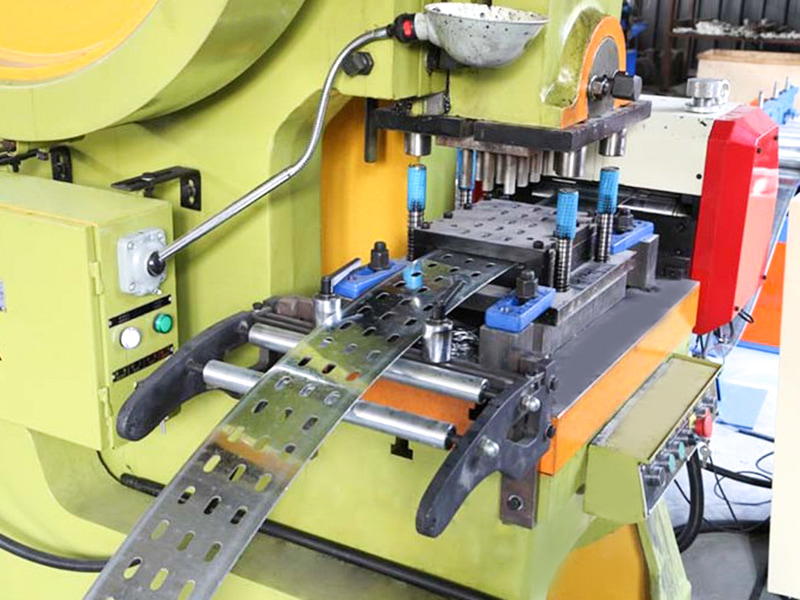

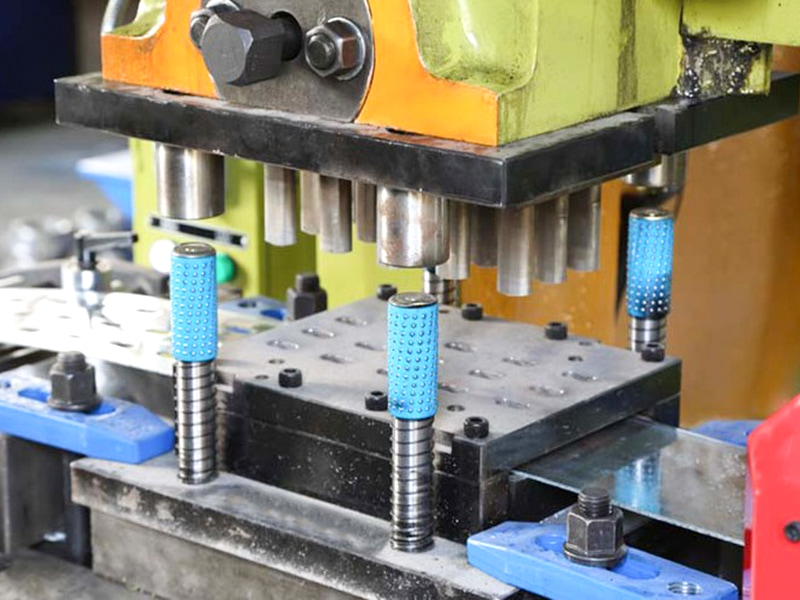

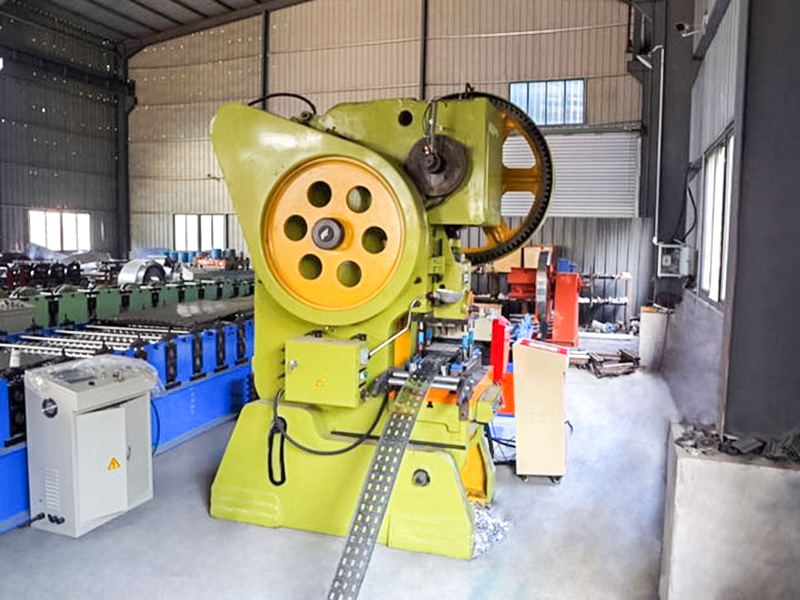

Unidade de puncionamento/entalhe on-line: Um sistema servo-hidráulico perfura simultaneamente furos de conexão, furos de drenagem e furos de marcação de aterramento com uma precisão de posição de furo de ±0,2 mm.

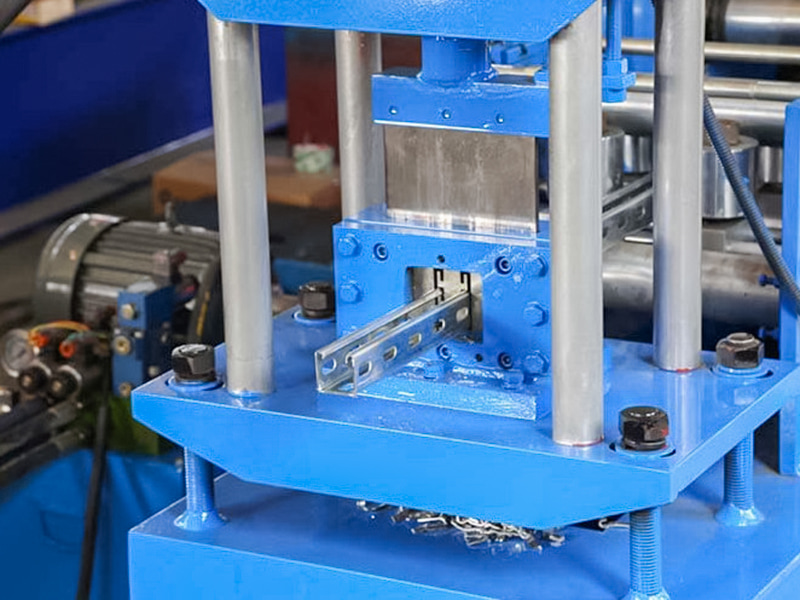

Corte servo-tracking: O corte com serra voadora/laser (especialmente para ligas de alumínio) garante cortes sem rebarbas com uma tolerância de comprimento de ±0,3 mm.
Robô paletizador automático: empilha seções por tipo de perfil e está equipado com ventosas anti-riscos (com revestimento superficial).
Sistema de controle inteligente: integrado ao sistema MES, monitoramento em tempo real do consumo/rendimento de energia e suporte para diagnóstico remoto.
| Parâmetros Técnicos | ||
| Artigo | Parâmetro | Observação |
| Base da Máquina | Padrão Nacional No.40 I-Beam Steel | Estrutura Geral de Soldagem |
| Material do rolo | Aço Cr12MoV | Endurecimento a Vácuo |
| Eixo Principal | φ80,40Cr | Endurecimento e Revenimento |
| Formando Grupos | 22 | |
| Potência do motor principal | 18,5 kW, Série K | |
| Caixa de engrenagens de acionamento principal | Corrente e Engrenagem | |
| Modo de corte | Corte Hidráulico | A potência do motor da estação hidráulica é de 22 KW |
| Modo de perfuração | Máquina de perfuração | |
| Desbobinador | Carga de 10 toneladas, com plataforma de carregamento | A potência do motor da estação hidráulica é de 2,2 KW |
| Sistema de controle | CLP Siemens/Schneider | |
| Sistema Hidráulico | Marca BeiJin Huade | |
| Comprimento total da linha de produção | Cerca de 40 metros | |
| Peso do equipamento | Cerca de 16 toneladas | |
| Espessura da matéria-prima | 2,0-2,5 mm | Bobina galvanizada Q235 |
| Velocidade de produção | 16~20m/min | |
