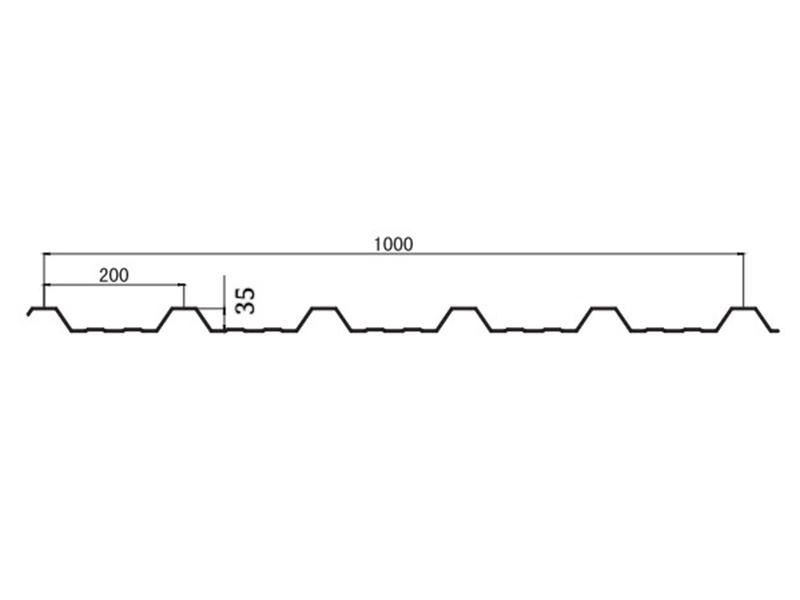

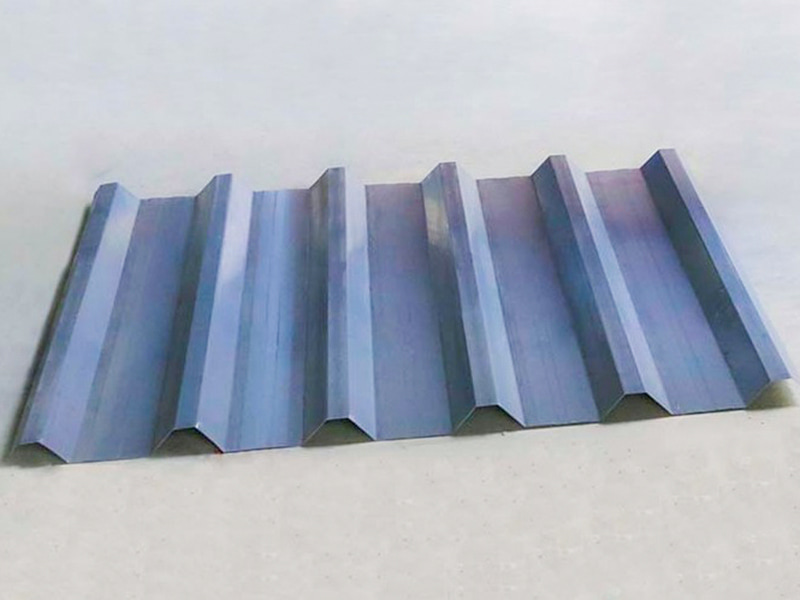

A máquina formadora de rolos para telhas de alta velocidade é uma máquina de processamento de chapas metálicas totalmente automática projetada especificamente para a indústria da construção. Sua função principal é formar bobinas de metal em rolo de forma contínua e de alta velocidade (como aço com revestimento colorido, aço galvanizado e aço alumínio-magnésio-manganês) em painéis de telhado com formatos transversais específicos (como ondulado, trapezoidal e costura vertical). Caracterizado pela alta velocidade (normalmente ≥30 m/min), apresenta alta eficiência, alta precisão e baixa perda, tornando-o um equipamento de produção essencial para a construção de telhados de grandes estruturas de aço, como fábricas, aeroportos e estádios.
Jiangyin Hailong Machinery Factory é Máquina formadora de rolos para telhados de alta velocidade Fornecedor na China. Com mais de 1200 relacionamentos com clientes, atendemos uma infinidade de indústrias com equipamentos personalizados de perfilagem, fornecendo Máquina formadora de rolos para telhados de alta velocidade à venda.
Funções principais e recursos técnicos:
1. Formação Contínua de Alta Velocidade
Velocidade operacional: 30-150 m/min (3-5 vezes maior que as máquinas perfiladeiras convencionais)
Acionamento: Servo motor com controle síncrono (cada rolo é acionado de forma independente)
Vantagens: 5.000-15.000 m2 de painéis de telhado podem ser produzidos em 8 horas, atendendo aos requisitos de construção rápida de projetos de grande escala.
2. Controle de seção transversal de alta precisão
Precisão de formação: ± 0,5 mm/metro (garante juntas apertadas do telhado)
Principais tecnologias:
Retificação CNC de rolos (precisão ± 0,01 mm)
Sistema de feedback de circuito fechado de medição de espessura a laser on-line (compensação em tempo real para flutuações na espessura da placa)
Posicionamento lateral hidráulico dinâmico (evita desvios)
3. Automação Inteligente
Sistema de troca automática de matrizes (opcional): Alterna entre diferentes tipos de placas (por exemplo, 760 → 820) em 15 minutos.
Monitoramento Remoto IoT: Coleta de dados em tempo real (velocidade, taxa de falhas, saída) e suporte de gerenciamento móvel.
Sistema de lubrificação automática: Pulveriza lubrificante com precisão nos rolos para reduzir o desgaste.
Estrutura Central:
Unidade de nivelamento de desenrolamento: Desbobinador hidráulico, alisador de 17 rolos (elimina o estresse da bobina, garantindo erro de planicidade ≤1mm/m² na cabeça e na cauda da folha)
Servo Alimentador: Codificador de rolos de pressão, precisão de alimentação ±0,3 mm (garantindo posicionamento preciso do corte em cada seção)

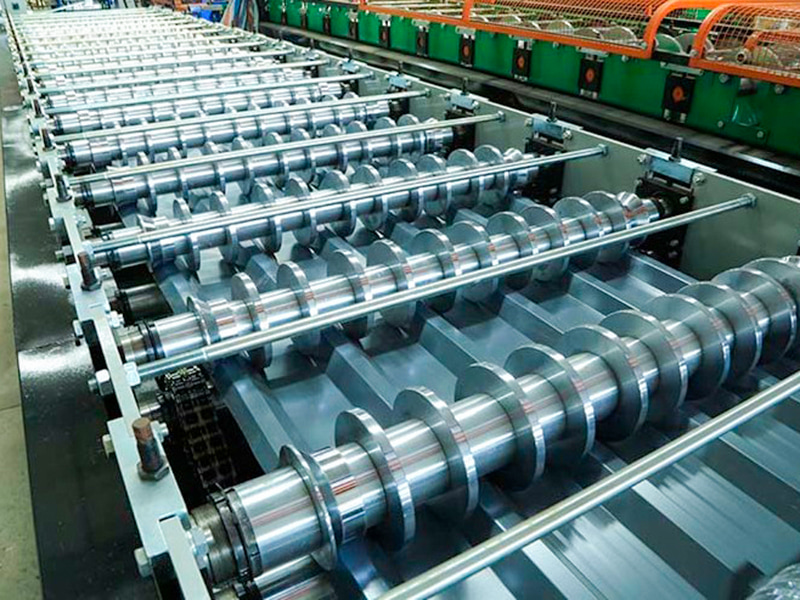

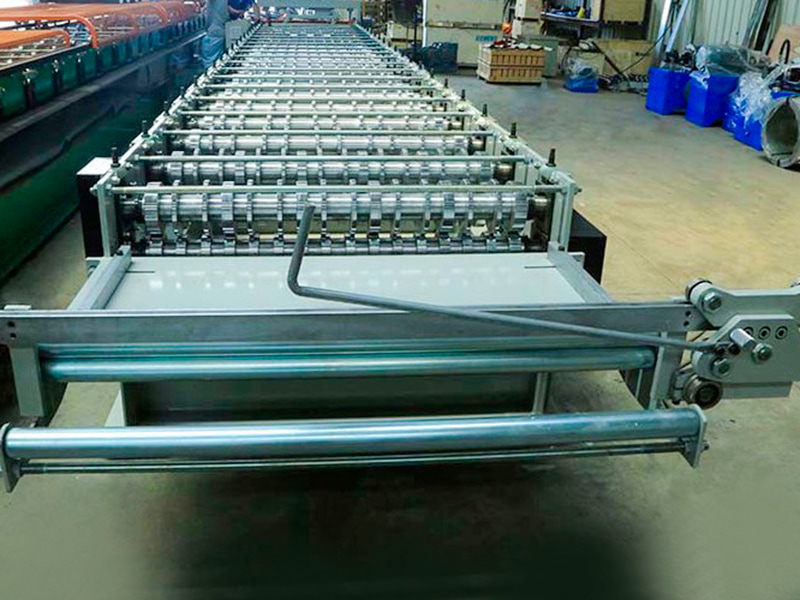

Máquina formadora (unidade central): 20-30 conjuntos de rolos dispostos em um padrão escalonado, divididos em seções de desbaste, acabamento e dimensionamento
Sistema de corte hidráulico: Tesoura voadora/tesoura pneumática (sem parar durante o corte, rebarba ≤0,1 mm)

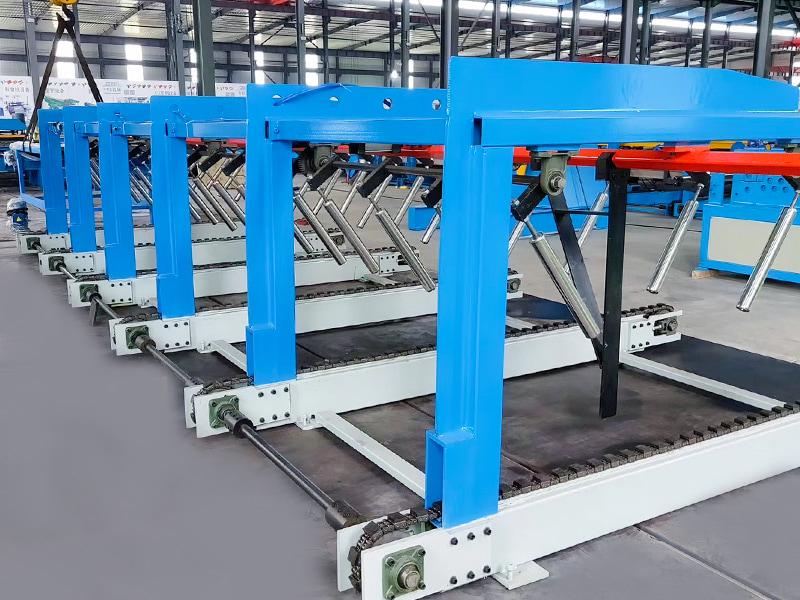

Suporte de descarga: Transportador de frequência variável com suporte formador (evita arranhões e acúmulo de chapas acabadas)
Gabinete de controle: PC industrial PLC (série Siemens 1500), com suporte para acesso ao banco de dados de materiais em chapa
| Parâmetros Técnicos | ||
| Artigo | Parâmetro | Observação |
| Base da Máquina | Padrão Nacional No.36 I-Beam Steel | Estrutura Geral de Soldagem |

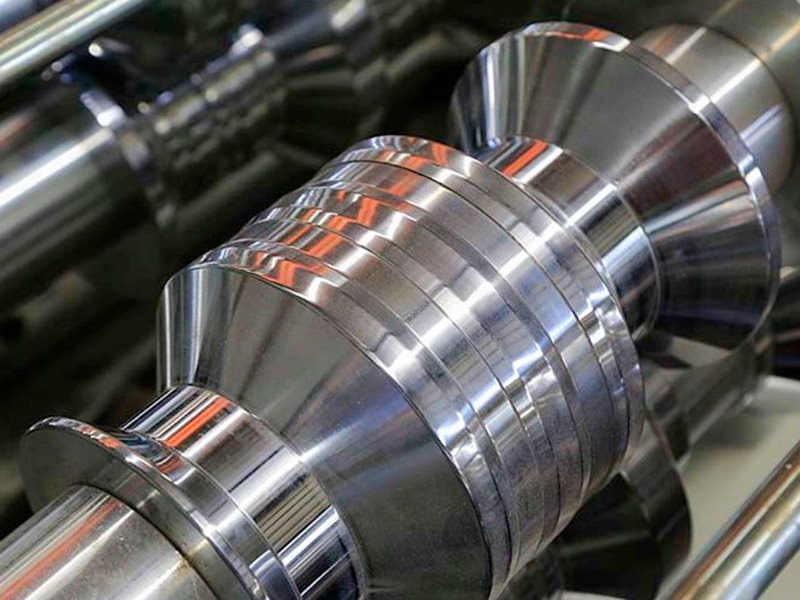

| Material do rolo | Cr12MoV | Endurecimento a Vácuo |
| Eixo Principal | φ80,45# Aço | Endurecimento e Revenimento |
| Formando Grupos | 20 | |
| Potência do motor principal | 11KW | |
| Método de condução | Transmissão por corrente | |
| Modo de corte | Corte Hidráulico | A potência do motor da estação hidráulica é de 5,5 kW |
| Lâmina de corte | Cr12MoV | Extinguido, HRC58-62 |
| Desbobinador | Carga de 10 toneladas, com plataforma de carregamento | A potência do motor da estação hidráulica é de 5,5 kW |
| Sistema de controle | CLP Siemens/Schneider | |
| Sistema Hidráulico | Marca BeiJin Huade | |
| Comprimento total da linha de produção | Cerca de 20 metros | |
| Peso do equipamento | Cerca de 8 toneladas | |
| Espessura da matéria-prima | 0,3-0,8 mm | Bobina galvanizada Q235 |
| Velocidade de produção | Mais de 25m/min | |
