Linha de produção de parede de cisalhamento para resistência a terremotos

Funções principais e recursos técnicos:

1) Formação Integrada de Seção Composta

Painel de parede principal: Placa de aço de alta resistência (Q550GJ/Q690) com espessura de 2,0-8,0 mm e resistência à tração de ≥650 MPa.

Reforços Verticais: Dobrados a frio em nervuras em forma de T ou U (80-200 mm de altura) para aumentar a resistência à flambagem da parede.

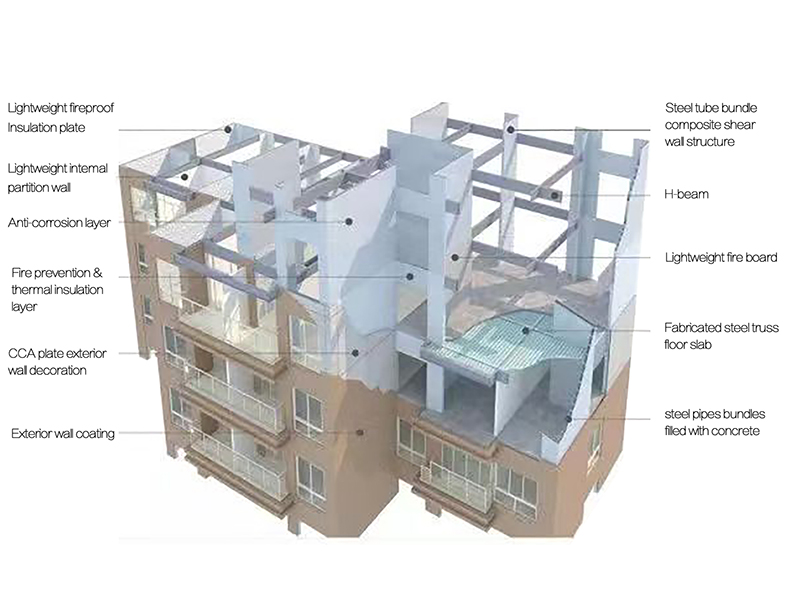

Tiras de cisalhamento horizontais: Ondulações transversais formadas por rolo (150-300 mm de comprimento) para melhorar a dissipação de energia. https://example.com/spsw-profile.png (diagrama esquemático: estrutura composta de parede de cisalhamento em placa de aço)

2) Projeto de desempenho sísmico otimizado

Linhas de dobra predefinidas de "feixe fraco, parede forte" nos rolos orientam a liberação direcional de energia sísmica (atendendo aos requisitos de resistência a terremotos de magnitude 8).

O ajuste inteligente do espaçamento dos reforços (300-600 mm) evita a instabilidade da parede fora do plano.

3) Produção digital eficiente

Unidade direta de dados BIM: analisa diretamente os dados do modelo de construção e ajusta automaticamente as dimensões do perfil (adaptando-se a diferentes alturas de piso).

O posicionamento on-line da visão mecânica da medição de espessura a laser garante uma precisão de posição do grupo de furos de ± 0,3 mm (atendendo aos requisitos para conexões de parafusos de alta resistência).

Componentes principais do sistema de equipamentos:

Desbobinador para serviço pesado: Os rolamentos de expansão hidráulica podem transportar 20-30 toneladas de bobinas de aço (1,0-1,5 m de largura), com servo controle de tensão para evitar deformação.

Máquina niveladora de alta pressão com nove rolos: Elimina tensões internas em chapas de 12 mm de espessura, alcançando uma retilineidade de ≤1mm/㎡ (calibração a laser).

Unidade de puncionamento de alta precisão: puncionadeira hidráulica de 2.000 toneladas: perfura simultaneamente furos de parafusos e furos de penetração de tubulações, suportando puncionamento de placas de 50 mm de espessura.

Máquina formadora de reforço: 24-32 conjuntos de rolos de metal duro (dureza HRC62), prensagem passo a passo de nervuras em forma de T/U (tolerância de profundidade ± 0,2 mm).

Máquina de corrugação de tira de cisalhamento: A conversão de servofrequência produz corrugações horizontais com comprimento de onda ajustável (150/200/300mm) e uma relação de profundidade de onda de 1:8 a 1:10.

Dobragem com travamento de borda: A dobradeira hidráulica síncrona de quatro cilindros forma juntas de parede (ângulo de curvatura 90° ±0,5°).

Corte a plasma de comprimento fixo: Corte a plasma subaquático (espessura ≤ 12mm), ângulo de corte ≤ 3°, sem deformação térmica.

Inspeção de qualidade de digitalização 3D: A digitalização a laser compara modelos BIM para gerar mapas de contorno de desvio em escala real (precisão de 0,1 mm).

Sistema de controle digital duplo: mapeamento em tempo real do status físico do equipamento, prevendo o desgaste do rolo e compensando-o automaticamente.

Valor de aplicação na indústria:

Prédios super-altos: Peso reduzido em 60%, aumentando a velocidade de construção do núcleo em três vezes (caso de aplicação da Torre de Xangai).

Resistência Sísmica Industrial: A rigidez lateral das usinas químicas e nucleares aumentou em 200%, atendendo às condições do terremoto SL-2.

Transformação Verde: Redução de carbono em 1,2 toneladas por metro quadrado, conquistando pontos de certificação LEED.
