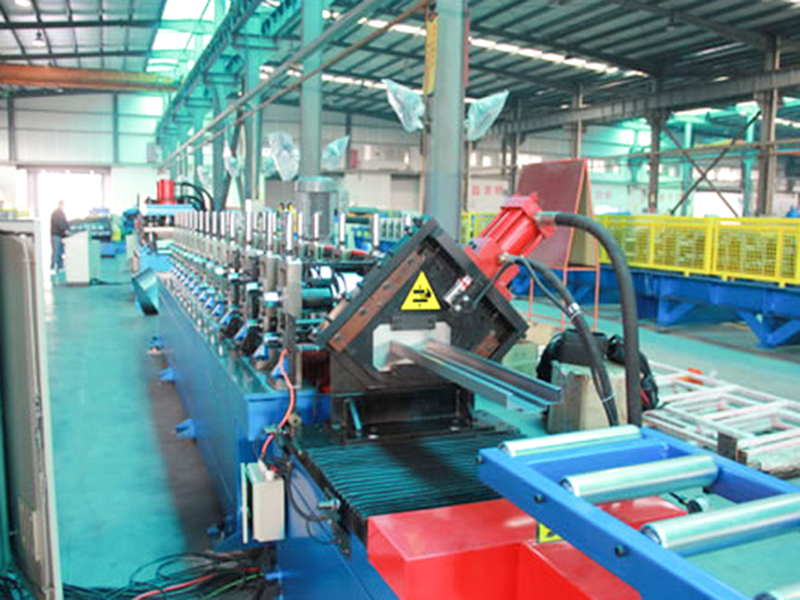

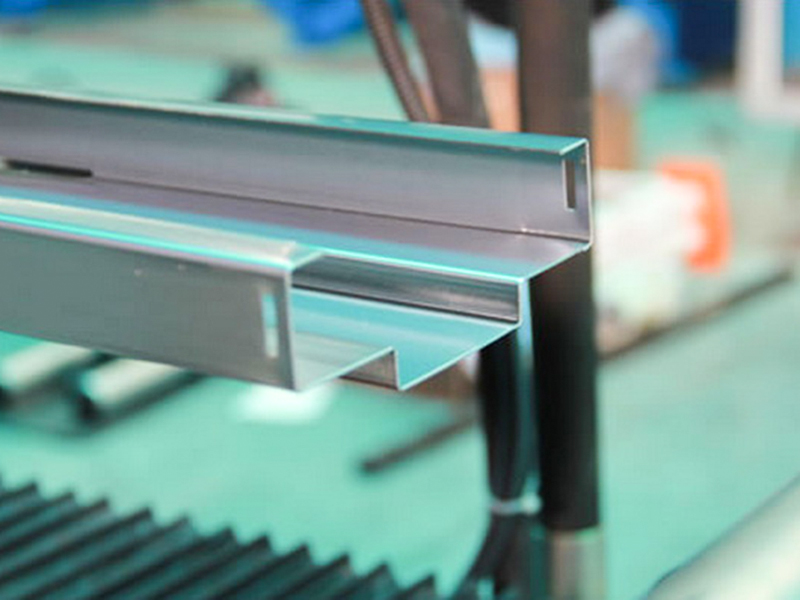

A máquina formadora de rolos para caixilhos de portas é uma máquina perfiladeira para dobra a frio e laminação projetada especificamente para produzir caixilhos de portas e janelas (como caixilhos de portas de segurança de aço, portas corta-fogo, portas de garagem e portas industriais). Ele usa vários rolos de precisão para dobrar continuamente tiras de metal a frio (geralmente aço galvanizado, aço com revestimento colorido, aço inoxidável ou liga de alumínio) para produzir com eficiência e precisão os complexos perfis de seção transversal fechada ou semifechada necessários para molduras de portas.
Jiangyin Hailong Machinery Factory é Máquina formadora de rolos para moldura de porta Fornecedor na China. Com mais de 1200 relacionamentos com clientes, atendemos uma infinidade de indústrias com equipamentos personalizados de perfilagem, fornecendo Máquina formadora de rolos para moldura de porta à venda.
Componentes principais:

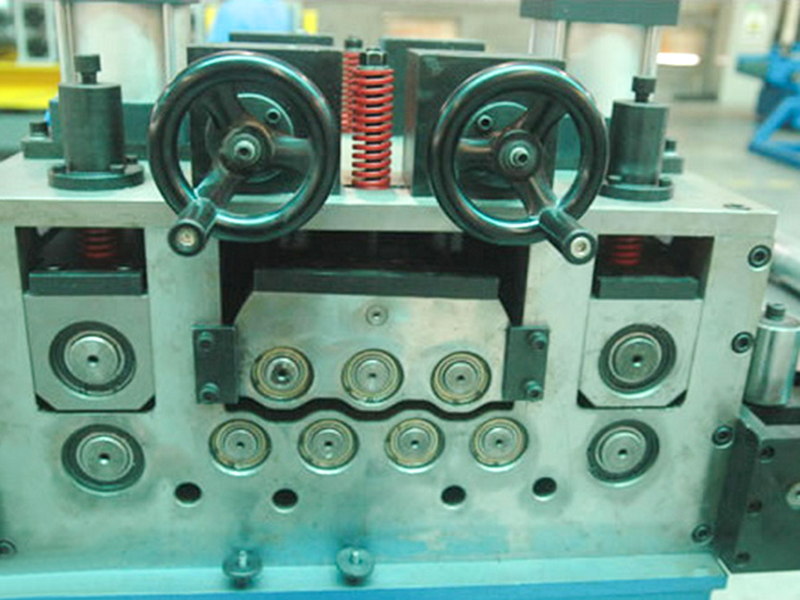

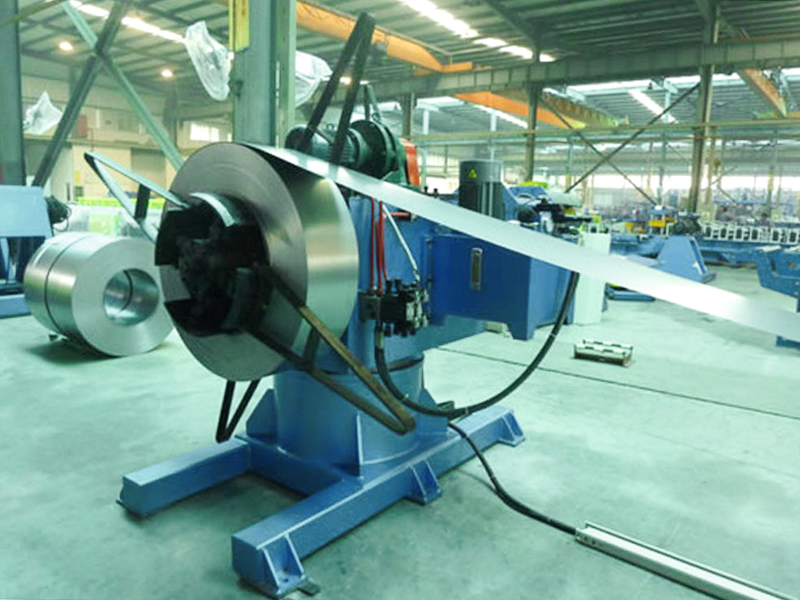

Desbobinador e nivelador: Desenrola a bobina metálica e elimina a tensão de ondulação, garantindo uma transição suave para a área de conformação.

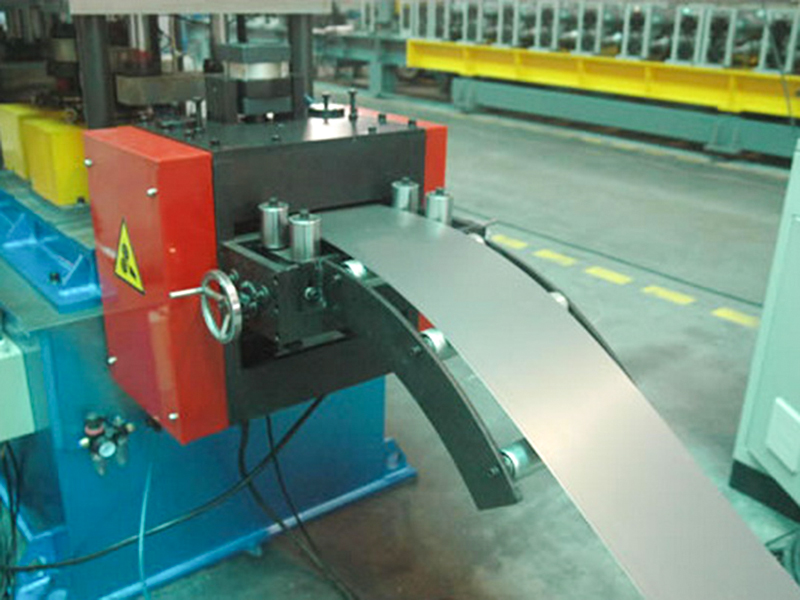

Alimentador Guia: Guia com precisão a tira no primeiro conjunto de rolos para evitar desvios.

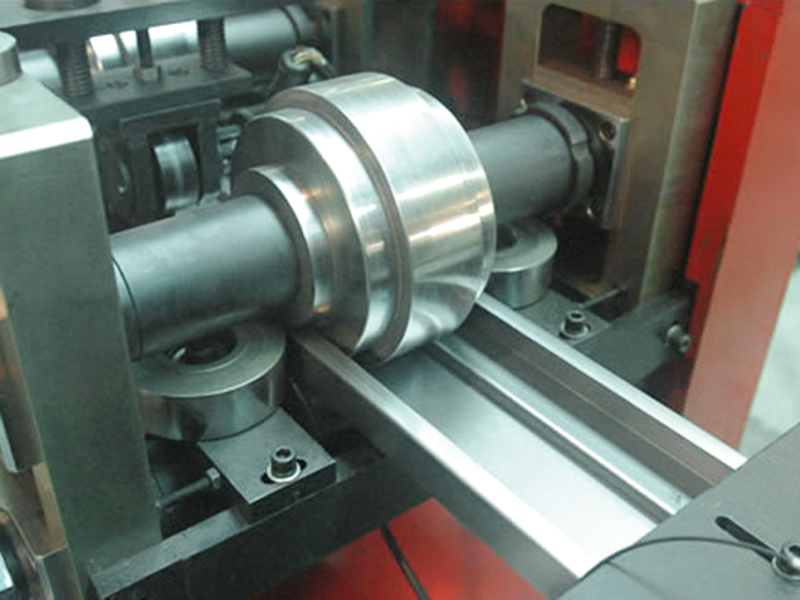

Unidade de formação principal (componente central): Vários conjuntos de rolos são dispostos em uma sequência de processo sequencial para rolar gradualmente a folha plana na seção transversal da moldura da porta.

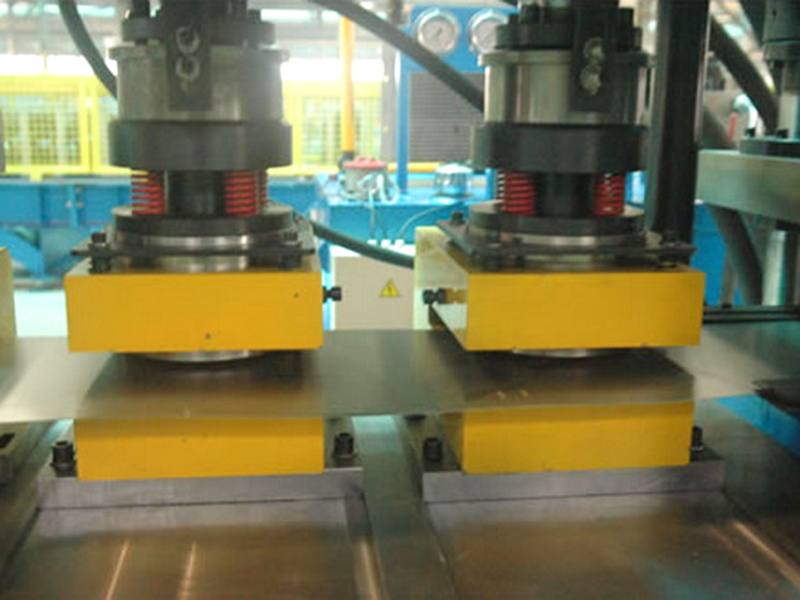

Unidade de puncionamento em linha (opcional): Perfura buracos de fechadura, furos de dobradiça ou furos de drenagem simultaneamente durante o processo de conformação, reduzindo as etapas subsequentes.

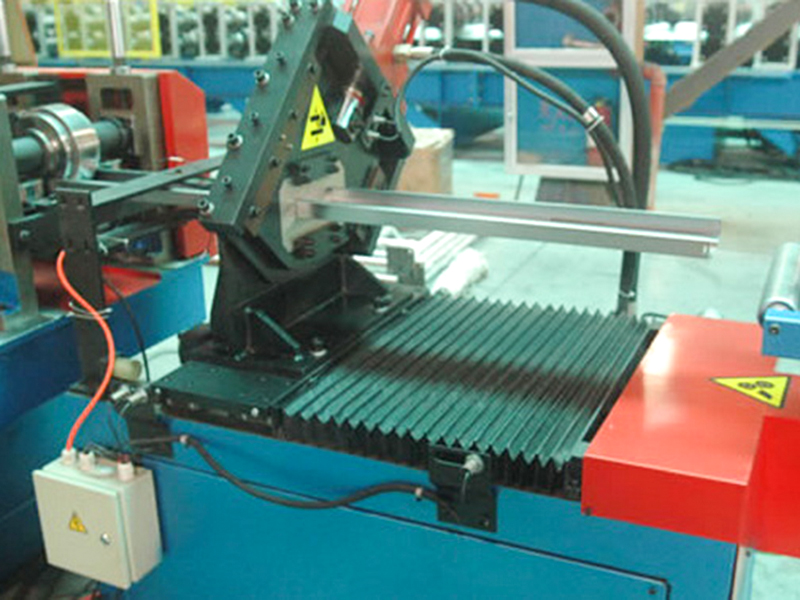

Sistema de corte servo: Corte de rastreamento de alta precisão (serra voadora/tesoura hidráulica), resultando em cortes suaves e sem rebarbas com erro de comprimento de ≤±0,5 mm.
Empilhador Automático: Empilha ou transporta molduras de portas acabadas, suporta contagem e embalagem.
Sistema de controle PLC com operação em tela sensível ao toque: Defina parâmetros (comprimento/velocidade/quantidade), monitore o status operacional em tempo real e execute diagnóstico de falhas.
Valor de aplicação na indústria:
Substituindo Processos Tradicionais: Substituindo dobras e soldas manuais, reduzindo etapas e custos em mais de 30%.
Melhorando a consistência: A produção automatizada elimina erros humanos e garante a intercambialidade de caixilhos de portas de grande volume.
Reforçando o desempenho estrutural: O endurecimento por trabalho a frio aumenta a resistência do perfil, prolongando a vida útil de portas e janelas.
| Parâmetros Técnicos | ||
| Artigo | Parâmetro | Observação |
| Base da Máquina | Padrão Nacional No.40 I-Beam Steel | Estrutura Geral de Soldagem |
| Material do rolo | Cr12MoV | Endurecimento a Vácuo |
| Eixo Principal | φ75,45# Aço | Endurecimento e Revenimento |
| Formando Grupos | 15 | |
| Potência do motor principal | 7,5 kW | |
| Método de condução | Transmissão de corrente dupla de 1,2 polegadas | |
| Modo de corte | Corte Hidráulico | A potência do motor da estação hidráulica é de 11KW |
| Modo de perfuração | Perfuração Hidráulica | |
| Desbobinador | Carga de 5 toneladas, com plataforma de carregamento | A potência do motor da estação hidráulica é de 2,2 kW |
| Sistema de controle | CLP Siemens/Schneider | |
| Sistema Hidráulico | Marca BeiJin Huade | |
| Comprimento total da linha de produção | Cerca de 18 metros | |
| Peso do equipamento | Cerca de 5 toneladas | |
| Espessura da matéria-prima | 0,6-1,2 mm | Bobina galvanizada Q235 |
| Velocidade de produção | Mais de 25m/min | |
