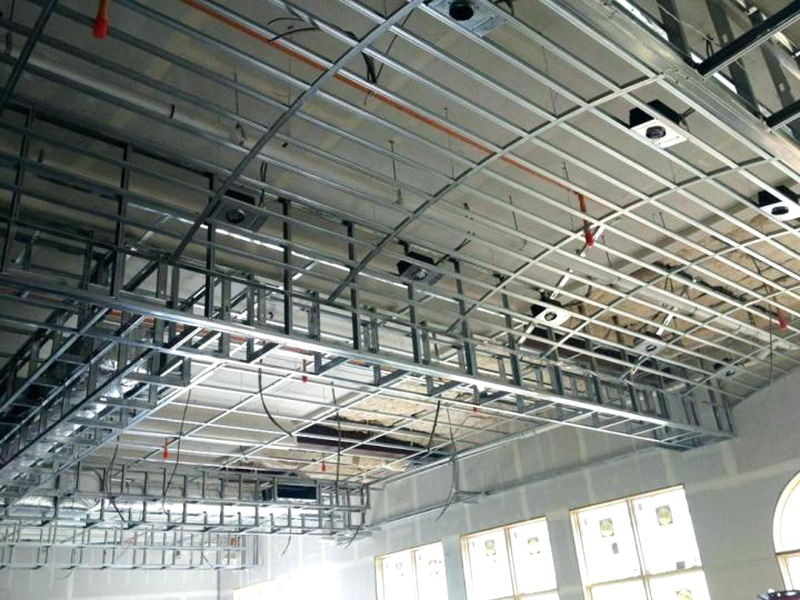

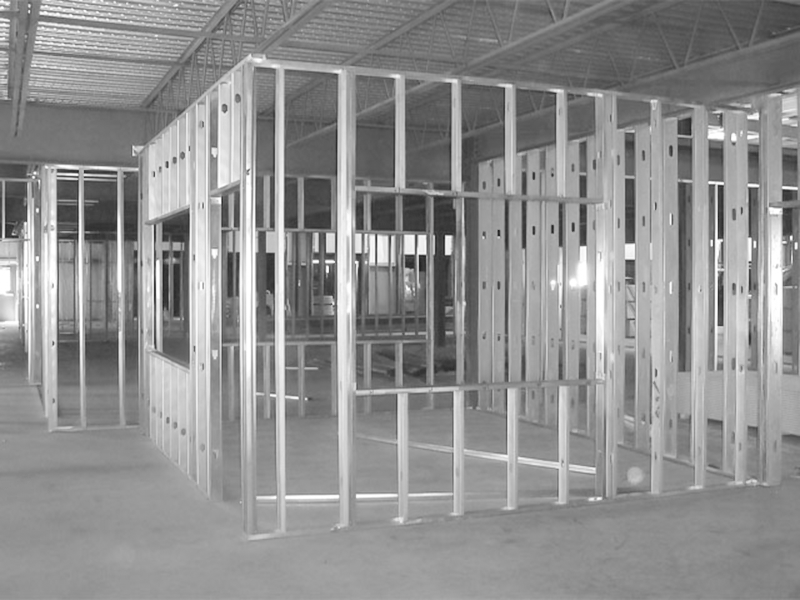

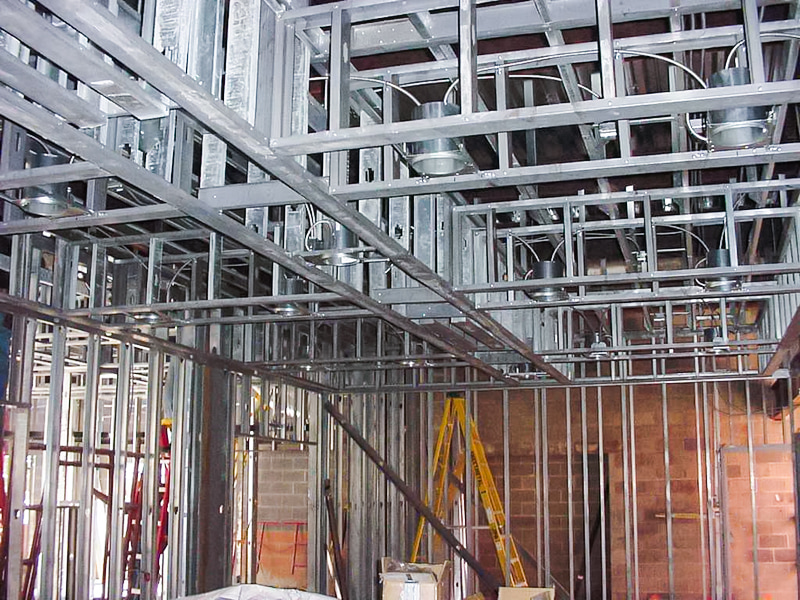

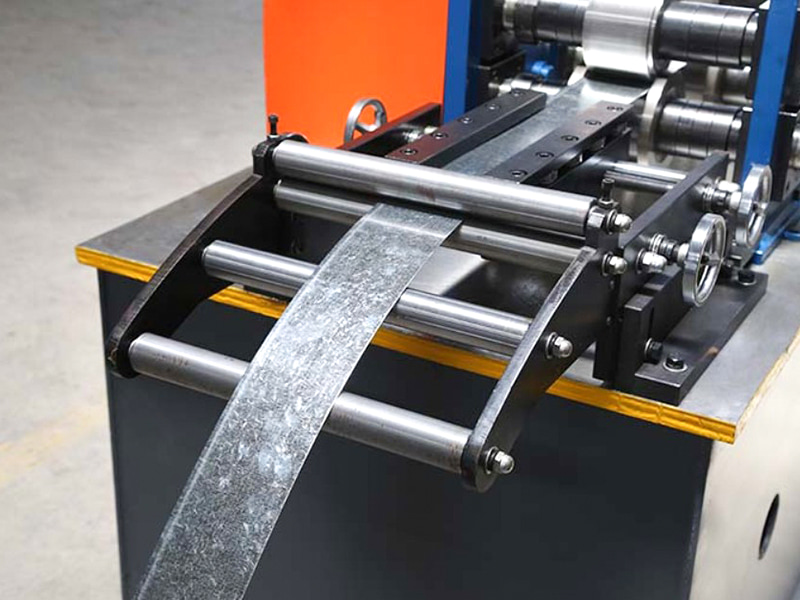

As máquinas formadoras de pinos de aço e rolos de esteira são máquinas automatizadas projetadas especificamente para dobrar continuamente a frio e deformar plasticamente bobinas contínuas de tiras de aço galvanizado (ou chapas de aço com revestimento colorido, tiras de alumínio, etc.) através de vários rolos dispostos sequencialmente, formando-os em perfis de quilha de aço leve para construção (como quilhas em forma de C, em forma de U, em forma de L, em forma de V e em forma de T). Eles são usados principalmente para a produção em larga escala, eficiente e de alta precisão de estruturas de quilha de aço leve para divisórias internas, tetos falsos, paredes externas, barreiras acústicas e outras estruturas de edifícios.
Jiangyin Hailong Machinery Factory é Máquina formadora de pinos e esteiras de aço Fornecedor na China. Com mais de 1200 relacionamentos com clientes, atendemos uma infinidade de indústrias com equipamentos personalizados de perfilagem, fornecendo Máquina formadora de pinos e esteiras de aço à venda.
Classificação do Equipamento:
Por tipo de produto:

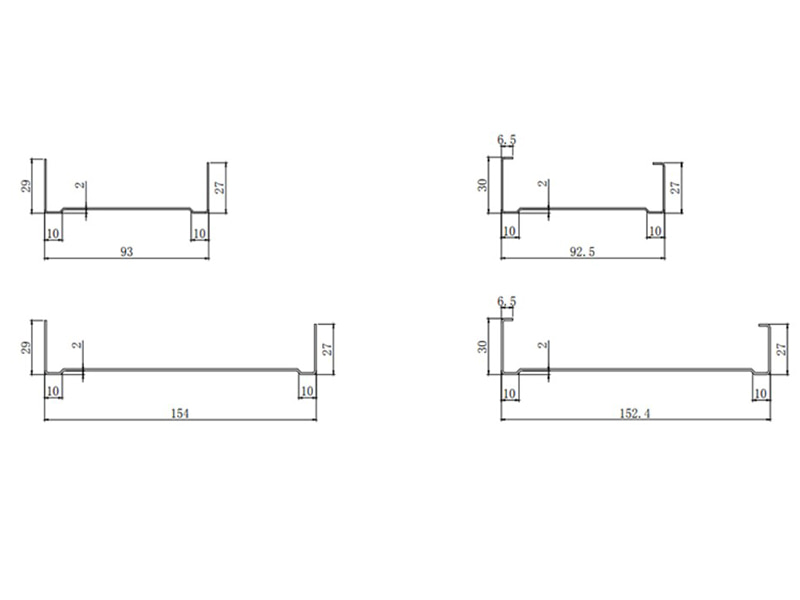

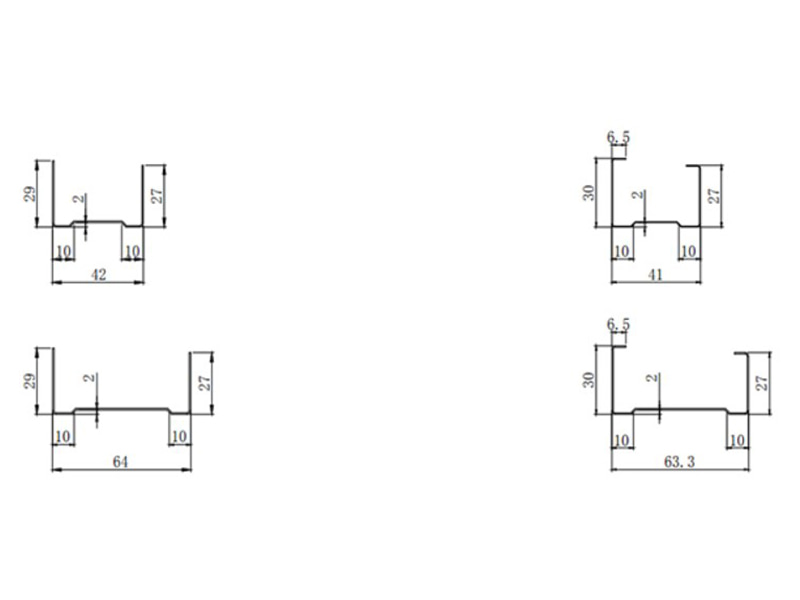

Máquina formadora de quilha em forma de C
Máquina formadora de quilha em formato de U (formato de calha)
Máquina formadora de quilha em forma de L/angular
Máquinas especializadas para outras quilhas com formatos especiais (como quilhas em formato de V, em formato de T e em formato de cassete)
Máquina multifuncional de quilha: Uma variedade de tipos de quilha pode ser produzida substituindo o conjunto de rolos.
Por método de acionamento:
Transmissão Mecânica: Estrutura tradicional e relativamente simples.
Acionamento Hidráulico: Alta potência, adequado para materiais espessos ou grandes seções transversais.
Servo Drive: Alta precisão, resposta rápida e controle flexível, tornando-o o principal equipamento de última geração.
Por Estrutura:
Tipo de eixo passante: Todas as estruturas de conformação são acionadas em série por meio de um eixo de transmissão longo, resultando em uma estrutura compacta e excelente rigidez.
Tipo dividido/segmentado: Cada estrutura é acionada de forma independente (especialmente acionada por servo), oferecendo extrema flexibilidade e fácil ajuste da folga dos rolos.
Por nível de automação:
Tipo Básico (requer carga e descarga manual)
Tipo Semiautomático
Tipo totalmente automático (inclui desenrolamento automático, endireitamento, conformação, corte no comprimento controlado por servo e empilhamento/enfardamento automático)
Principais recursos e vantagens
Alta Eficiência: Produção contínua com velocidades de 30-150 m/min ou até mais, excedendo em muito a estampagem de peça única ou os métodos de processamento tradicionais.

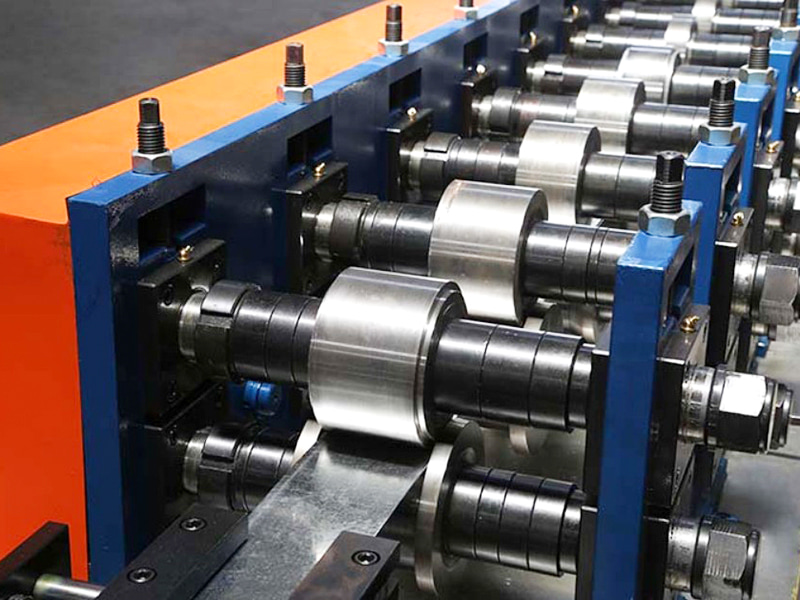

Alta precisão: Os rolos formadores são usinados com precisão e equipados com um avançado sistema de servocontrole para garantir a precisão dimensional e a retilineidade da seção da quilha, com tolerâncias normalmente entre ±0,1 mm e ±0,3 mm.
Economia de material: A conformação a frio é um processo de deformação plástica que praticamente não produz cavacos, resultando em uma taxa de utilização de material próxima de 100% (apenas uma pequena perda ocorre durante o corte).
Propriedades aprimoradas do material: A conformação a frio produz um certo grau de endurecimento por trabalho a frio, o que pode aumentar significativamente a resistência e a rigidez da quilha acabada.

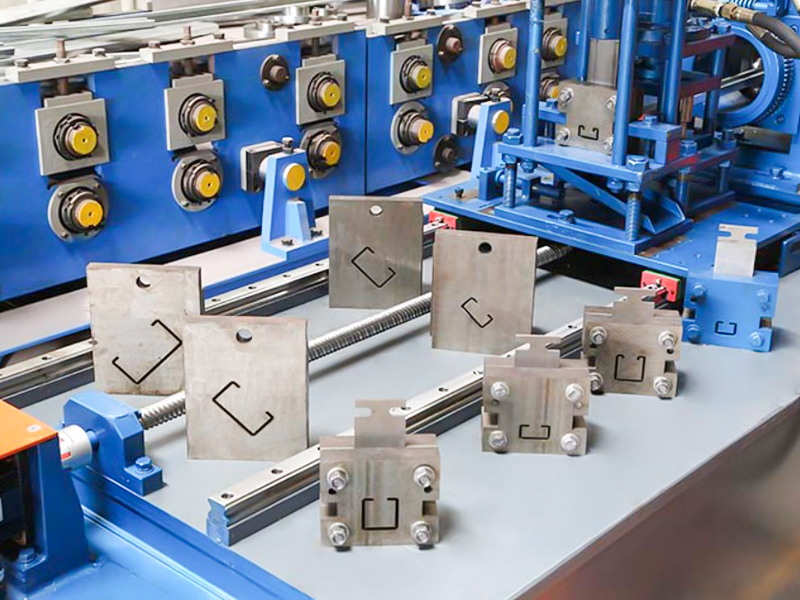

Flexibilidade: Ao substituir os rolos formadores por formatos diferentes, a mesma máquina pode produzir quilhas de vários formatos e tamanhos de seção transversal (como quilhas em formato de C e U de diversas alturas, larguras e espessuras). Os custos de ferramentas são relativamente baixos.
Alta Automação: Todo o processo, desde o desenrolamento até o corte e descarga, é totalmente automatizado, reduzindo a intervenção manual, diminuindo a intensidade do trabalho e melhorando a estabilidade e consistência da produção.
Excelente qualidade de superfície: Como a conformação por rolo é realizada, os danos à superfície galvanizada ou revestida da matéria-prima são mínimos, resultando em uma aparência superior do produto acabado.
| Parâmetros Técnicos | ||
| Artigo | Parâmetro | Observação |
| Base da Máquina | Padrão Nacional No.40 I-Beam Steel | Estrutura Geral de Soldagem |
| Material do rolo | Cr12MoV | Endurecimento a Vácuo |
| Eixo Principal | φ75,45# Aço | Endurecimento e Revenimento |
| Formando Grupos | 15 | |
| Potência do motor principal | 7,5 kW | |
| Método de condução | Transmissão de corrente dupla de 1,2 polegadas | |

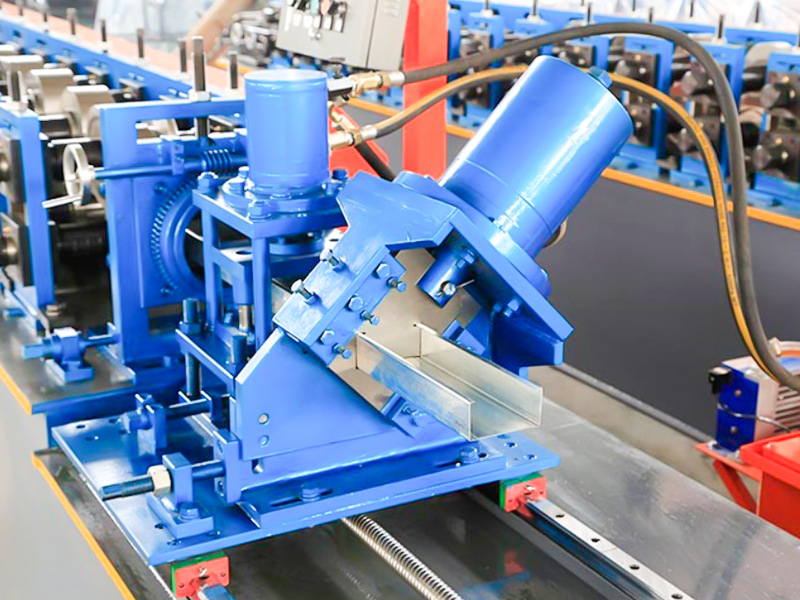

| Modo de corte | Corte Hidráulico | A potência do motor da estação hidráulica é de 11KW |
| Modo de perfuração | Perfuração Hidráulica | |
| Desbobinador | Carga de 5 toneladas, com plataforma de carregamento | A potência do motor da estação hidráulica é de 2,2 kW |
| Sistema de controle | CLP Siemens/Schneider | |
| Sistema Hidráulico | Marca BeiJin Huade | |
| Comprimento total da linha de produção | Cerca de 18 metros | |
| Peso do equipamento | Cerca de 5 toneladas | |
| Espessura da matéria-prima | 0,6-1,2mm | Bobina galvanizada Q235 |
| Velocidade de produção | Mais de 25m/min | |
