A máquina formadora de rolos para telhas fotovoltaicas é uma instalação de produção contínua e altamente automatizada, projetada para processar diretamente bobinas de liga de alumínio-magnésio-manganês em telhas com formatos e tamanhos específicos. Ele integra uma linha de produção automatizada abrangente, integrando desenrolamento e nivelamento de bobinas, conformação contínua a frio, corte preciso de comprimento e empilhamento de produto acabado. Processo Central: Formação de Rolos Princípio: Esta é a tecnologia central da máquina. Ele utiliza uma série de rolos de formação projetados com precisão para dobrar continuamente as bobinas de liga de alumínio-magnésio-manganês à temperatura ambiente (ou próximo à temperatura ambiente) através de múltiplas passagens, moldando-as gradualmente no formato final desejado do ladrilho (como corrugado, trapezoidal ou borda plana). Características: Comparada à laminação a quente ou estampagem, a perfilagem oferece alta eficiência, baixo custo, alta utilização de material e excelente qualidade de superfície, tornando-a particularmente adequada para a produção contínua de produtos longos.
Jiangyin Hailong Machinery Factory é Máquina formadora de rolo de telha fotovoltaica YX25-820 fácil de instalar Fornecedor na China. Com mais de 1200 relacionamentos com clientes, atendemos uma infinidade de indústrias com equipamentos personalizados de perfilagem, fornecendo Máquina formadora de rolo de telha fotovoltaica YX25-820 fácil de instalar à venda.
Principais vantagens:
Produção Eficiente: A conformação contínua de rolos oferece alta velocidade e produção.
Qualidade estável: O controle automatizado garante formato e dimensões consistentes do produto.
Proteção dos módulos fotovoltaicos: O processo de dobra a frio elimina o impacto potencial de altas temperaturas no desempenho do módulo fotovoltaico; o invólucro em liga de alumínio-magnésio-manganês fornece forte proteção física para os módulos.
Estética e Impermeabilização: As telhas formadas proporcionam excelente cobertura e impermeabilização estrutural.
Leve: O material da liga de alumínio torna todo o sistema de telhas fotovoltaicas leve e reduz os requisitos estruturais do telhado.

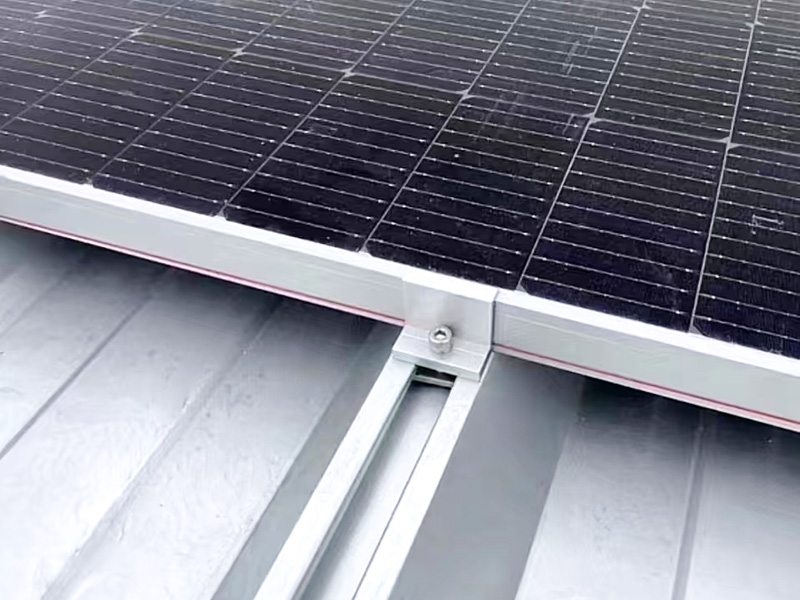

Fácil instalação: As telhas acabadas podem ser instaladas no local como as telhas metálicas tradicionais, simplificando significativamente o complexo processo tradicional de "instalar suportes no telhado e depois instalar painéis fotovoltaicos", economizando trabalho e tempo.
Processo de produção:
Desenrolamento e nivelamento: O rolo de liga de alumínio é desenrolado e nivelado para eliminar a tensão de ondulação e garantir a entrada de um material plano na seção de formação.
Orientação de material: O material é alimentado de maneira suave e precisa na unidade formadora.

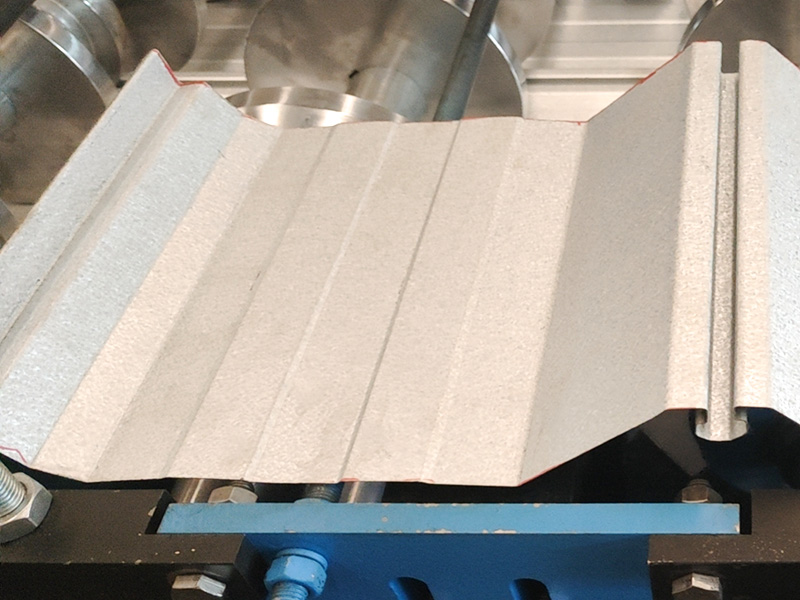

Conformação Contínua a Frio: O material passa por vários conjuntos de rolos de formação cuidadosamente dispostos. Cada conjunto de rolos aplica uma força de flexão específica ao material, moldando-o gradativamente até o perfil final do ladrilho. Este é o componente principal do equipamento.
Corte/Dimensionamento: O material de ladrilho formado continuamente é cortado com precisão no comprimento desejado. Tesouras hidráulicas ou servo-tesouras são comumente usadas.
Empilhamento/Coleta: Os ladrilhos fotovoltaicos cortados e acabados são automaticamente empilhados de forma organizada para embalagem e envio.
| Parâmetros Técnicos | ||
| Artigo | Parâmetro | Observação |
| Base da Máquina | Padrão Nacional No.36 I-Beam Steel | Estrutura Geral de Soldagem |
| Material do rolo | Aço 45# de alta qualidade | Usinagem fina, temperada |
| Eixo Principal | φ75,45# Aço | Usinagem fina, temperada |
| Formando Grupos | 20 | |
| Potência do motor principal | 11KW | |
| Método de condução | Transmissão por corrente | |
| Modo de corte | Corte Hidráulico | A potência do motor da estação hidráulica é de 4 KW |
| Lâmina de corte | Cr12MoV | Extinguido, HRC58-62 |
| Desbobinador | Carga de 5 toneladas, com plataforma de carregamento | A potência do motor da estação hidráulica é de 2,2 KW |
| Sistema de controle | CLP Siemens/Schneider | |
| Sistema Hidráulico | Marca BeiJin Huade | |
| Comprimento total da linha de produção | Cerca de 20 metros | |
| Peso do equipamento | Cerca de 11 toneladas | |
| Espessura da matéria-prima | 0,4-0,8 mm | Bobina galvanizada Q235 |
| Velocidade de produção | 15m-18/min | |
