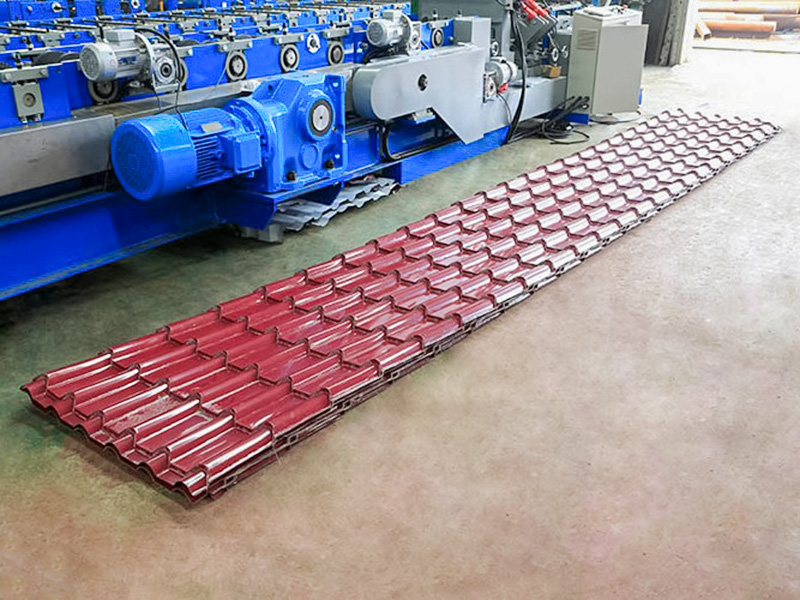

A telha esmaltada YX25-162-810 apresenta altura ondulada de 25 mm, passo de 162 mm e largura efetiva de 810 mm. Equilibra apelo decorativo, drenagem e eficiência do material. A máquina formadora de rolos para telhas esmaltadas YX25-162-810 é uma máquina especializada para processamento de chapas metálicas projetada especificamente para a produção contínua de painéis metálicos para telhados no estilo de telhas esmaltadas antigas. Sua tecnologia principal utiliza um processo de conformação a frio para transformar diretamente bobinas de metal em telhas metálicas modernas com curvas tridimensionais e efeitos decorativos das tradicionais telhas esmaltadas de argila.
Jiangyin Hailong Machinery Factory é Máquina formadora de rolo de telha vitrificada com adaptabilidade forte YX25-162-810 Fornecedor na China. Com mais de 1200 relacionamentos com clientes, atendemos uma infinidade de indústrias com equipamentos personalizados de perfilagem, fornecendo Máquina formadora de rolo de telha vitrificada com adaptabilidade forte YX25-162-810 à venda.
Os componentes principais normalmente incluem:
Carregador/Desbobinador: Carrega e desenrola as bobinas metálicas.
Dispositivo de guia/endireitamento: Garante que a tira entre diretamente na área de formação.

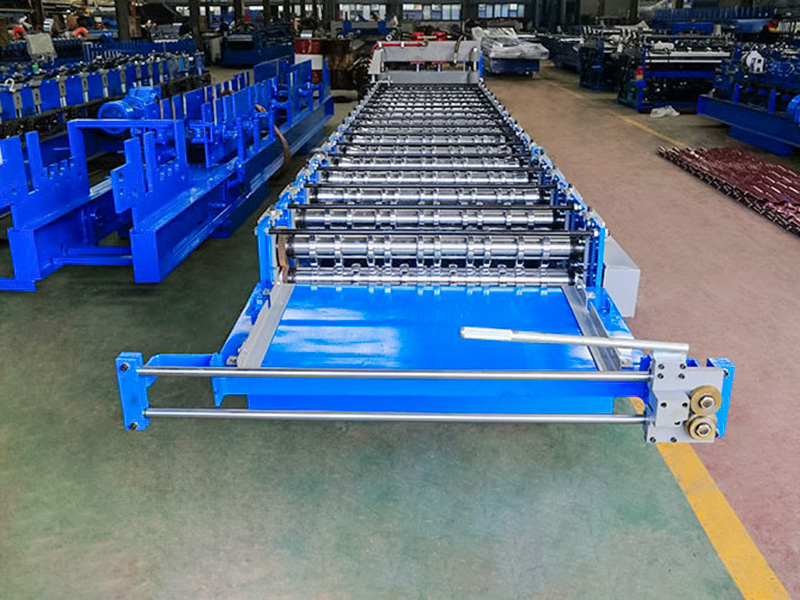

Estrutura formadora de rolos multisuporte: O componente central, cada estrutura contendo um ou mais pares de rolos formadores superiores e inferiores, é responsável por dobrar gradualmente o metal.

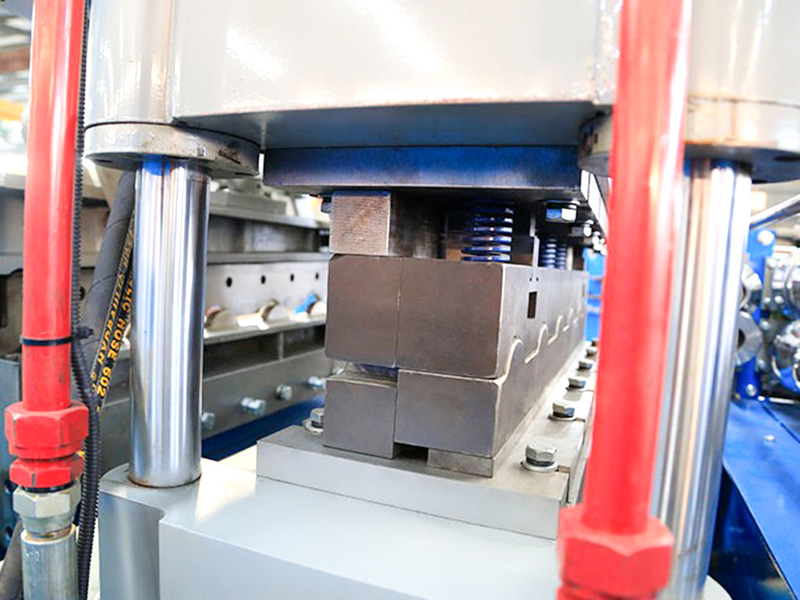

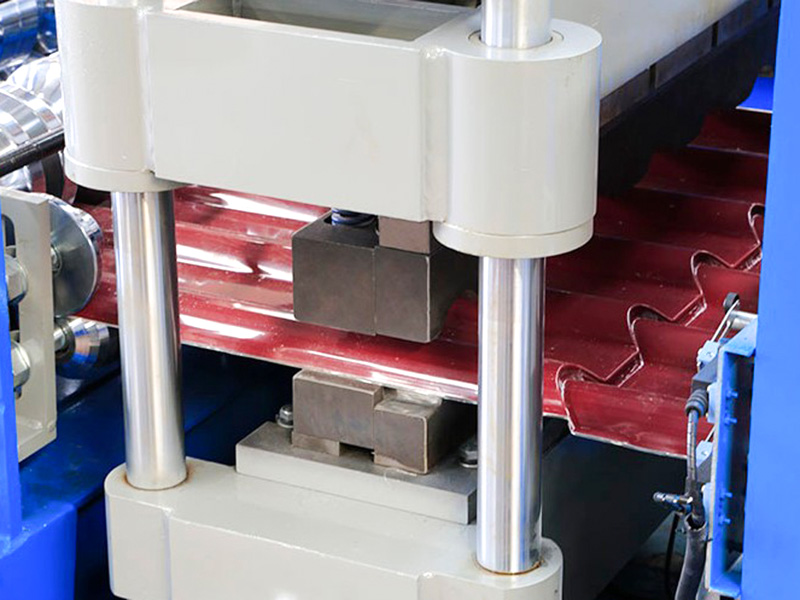

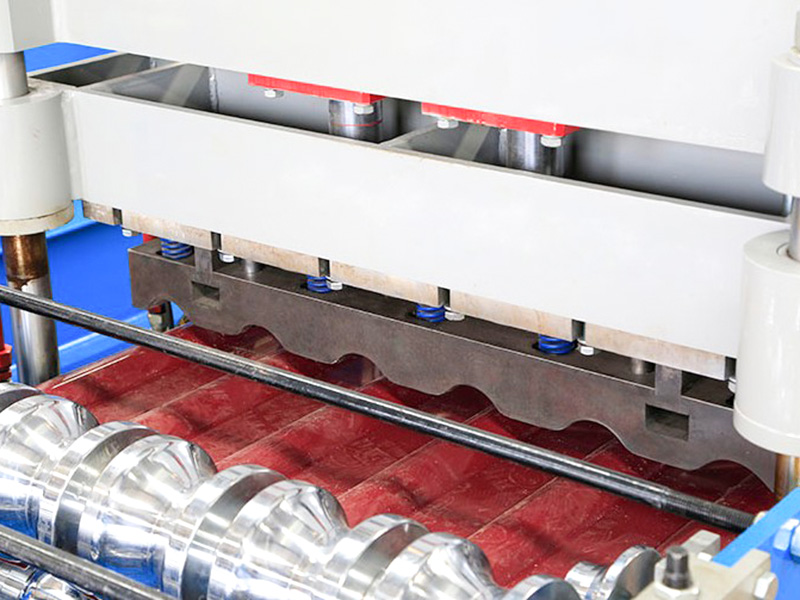

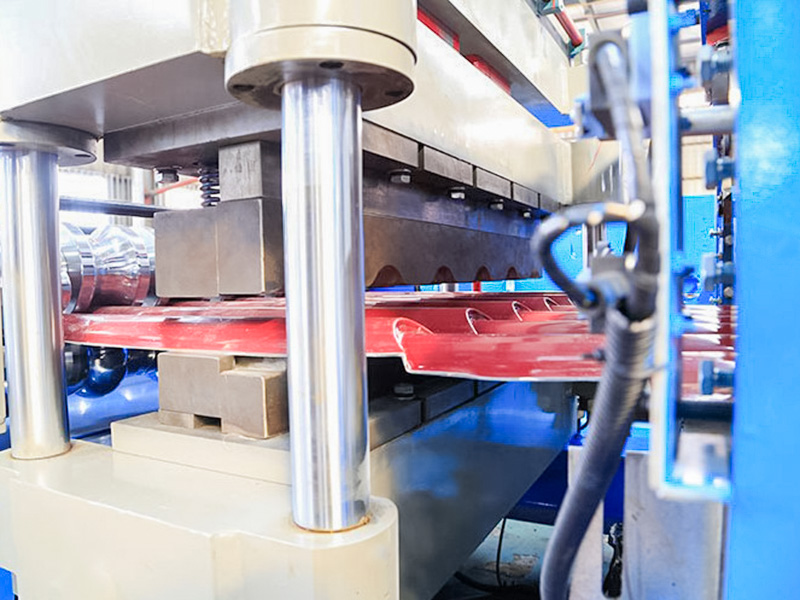

Unidade de puncionamento: Estampagem e conformação hidráulica automática. Diferentes matrizes podem ser configuradas para atender a diferentes requisitos de estampagem.

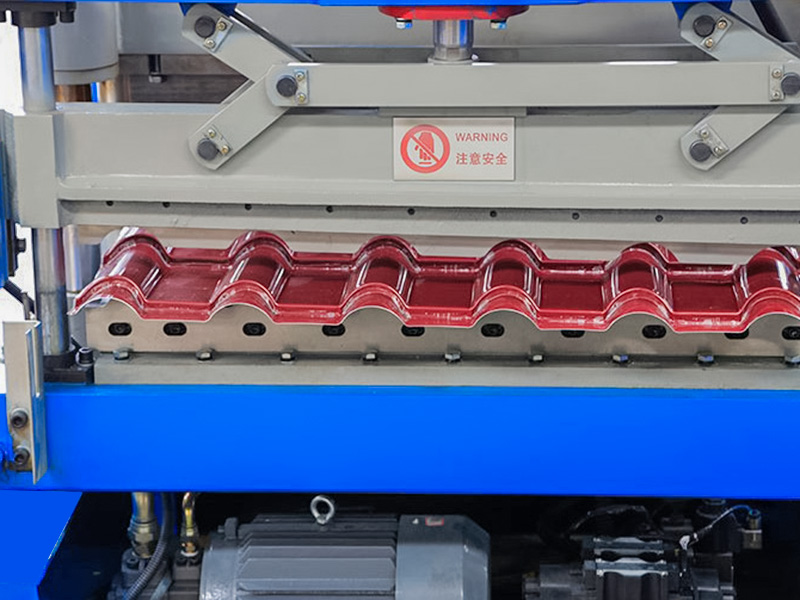

Dispositivo de corte: Normalmente, uma tesoura flutuante hidráulica ou tesoura de parada, corta com precisão o material da folha no comprimento desejado à medida que ele continua se movendo.
Sistema de Descarregamento/Empilhamento: Recolhe e empilha as folhas formadas e cortadas.
Sistema de Controle (PLC): Controla a velocidade de operação, comprimento de corte e contagem de toda a linha de produção.
Principais recursos e aplicações deste equipamento:
Altamente específico: As matrizes do rolo são projetadas com base no formato preciso da seção transversal e nos requisitos dimensionais do material de chapa ondulada YX36.5-780, garantindo parâmetros precisos do produto final, como altura da ondulação, passo da ondulação e largura efetiva.
Produção Eficiente: A operação contínua é possível, com velocidades de produção normalmente variando de 15 a 30 metros por minuto ou mais, tornando-o adequado para projetos de grande escala.
Compatibilidade de materiais: Bobinas de diversos materiais (aço, alumínio) e revestimentos (galvanizados, PVDF/poliéster/SMP com revestimento colorido, etc.) podem ser processadas, com espessuras normalmente variando de 0,4 mm a 1,0 mm (dependendo das capacidades do equipamento).
Corte preciso: Equipado com um sistema de corte de alto desempenho, cada placa é cortada com precisão no comprimento certo.
Controle Automatizado: O sistema PLC permite configuração de parâmetros, monitoramento de operação e diagnóstico de falhas, garantindo fácil operação.
| Parâmetros Técnicos | ||
| Artigo | Parâmetro | Observação |
| Base da Máquina | Padrão Nacional No.45 I-Beam Steel | Estrutura Geral de Soldagem |

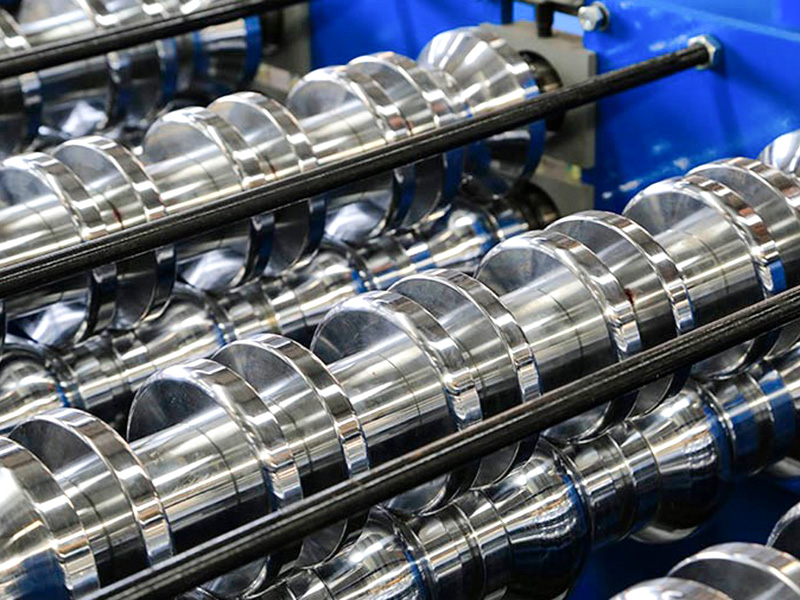

| Material do rolo | Aço 45# de alta qualidade | Usinagem fina, temperado, revestido com cromo duro |
| Eixo Principal | φ75,45# Aço | Usinagem fina, temperada |
| Formando Grupos | 14 | |
| Potência do motor principal | 7,5 kW | |
| Método de condução | Transmissão por corrente | |
| Modo de corte | Corte Hidráulico | A potência do motor da estação hidráulica é de 4KW |
| Lâmina de corte | Cr12MoV | Extinguido, HRC58-62 |
| Desbobinador | Carga de 5 toneladas, com plataforma de carregamento | A potência do motor da estação hidráulica é de 2,2 kW |
| Sistema de controle | CLP Siemens/Schneider | |
| Sistema Hidráulico | Marca BeiJin Huade | |
| Comprimento total da linha de produção | Cerca de 20 metros | |
| Peso do equipamento | Cerca de 9 toneladas | |
| Espessura da matéria-prima | 0,5-0,8 mm | Bobina galvanizada Q235 |
| Velocidade de produção | 5~8m/min | |
