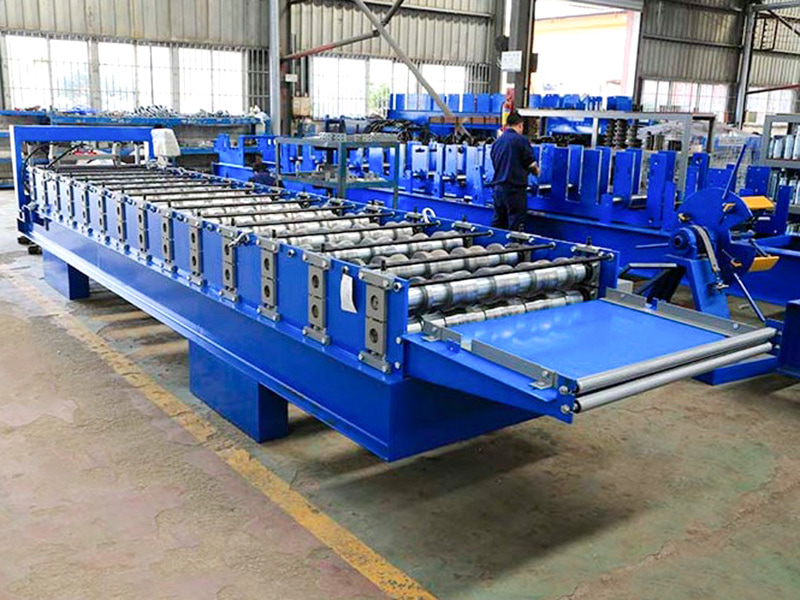

A Máquina Perfiladeira 686 IBR é uma máquina de processamento de chapa metálica projetada especificamente para a produção contínua de painéis de telhado/parede 686 IBR. É uma linha de produção automatizada projetada para laminar bobinas de metal por meio de um processo de perfilagem de múltiplas passagens em temperatura ambiente, produzindo painéis de parede/teto de metal corrugado contínuos e de alta velocidade que atendem ao padrão 686 IBR.
Jiangyin Hailong Machinery Factory é Máquina formadora de rolos de folha IBR de forte estabilidade tipo 686 Fornecedor na China. Com mais de 1200 relacionamentos com clientes, atendemos uma infinidade de indústrias com equipamentos personalizados de perfilagem, fornecendo Máquina formadora de rolos de folha IBR de forte estabilidade tipo 686 à venda.
Os principais recursos e usos deste equipamento incluem:
Altamente especializado: As matrizes de rolo são projetadas especificamente para produzir o formato preciso das corrugações 686 IBR.
Altamente eficiente: pode operar continuamente, normalmente em velocidades de 20 a 40 m/min ou mais, atendendo às necessidades de produção de alto volume.
Altamente adaptável: Pode processar chapas de aço ou alumínio de diversas espessuras (geralmente variando de 0,4 mm a 1,2 mm) e revestimentos (galvanizados, galvanizados e PVDF/poliéster pré-pintados).

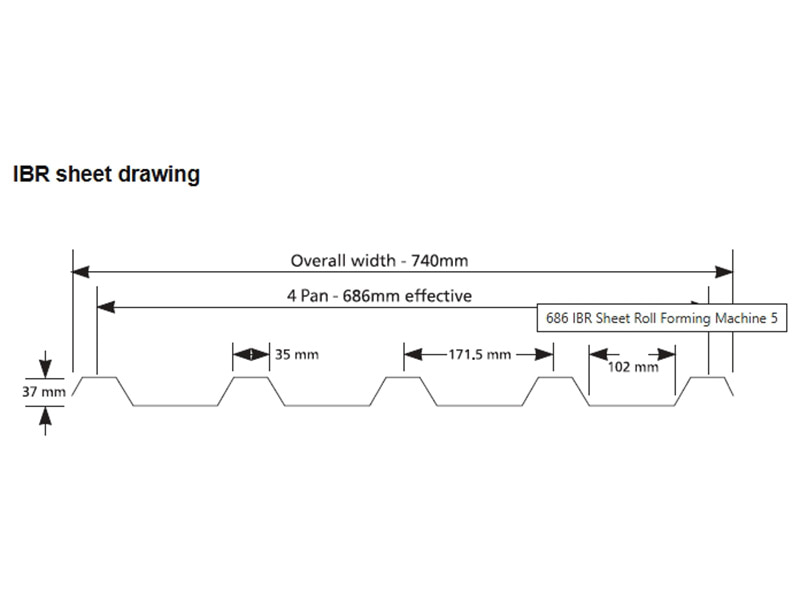

Formação precisa: A forma, a altura e o espaçamento das ondulações têm garantia de conformidade com o padrão 686. Os padrões IBR garantem a resistência, o desempenho de volta e a aparência consistente dos materiais em folha.
Corte no comprimento: Equipado com um dispositivo de corte, os materiais em folha formados podem ser cortados com precisão no comprimento definido.
Controle Automatizado: Um sistema de controle PLC ou CNC é usado para definir e monitorar parâmetros como velocidade de produção, comprimento e contagem.
Aplicações principais: Atendendo principalmente à indústria de construção e materiais de construção, especialmente fabricantes de telhados e sistemas de paredes metálicas ou projetos de engenharia de grande escala, esses sistemas são usados para produzir telhados e revestimentos de paredes para grandes edifícios, como plantas industriais, armazéns, estádios, shopping centers e estruturas agrícolas.
Os componentes principais normalmente incluem:
Carregador/Desbobinador: Carrega e desenrola a bobina de metal.
Dispositivo de guia/endireitamento: Garante que a tira entre diretamente na área de formação.

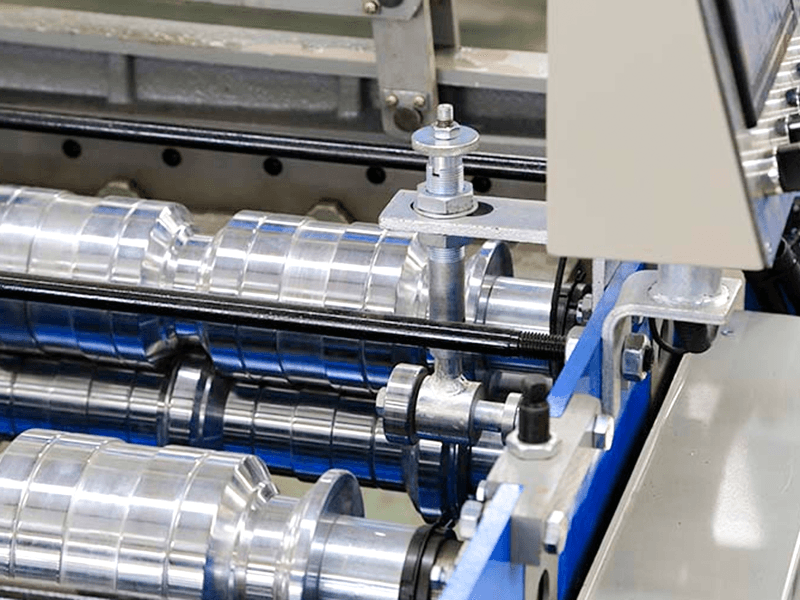

Estrutura de conformação multipadrão: Componente central, cada estrutura contém um ou mais pares de rolos de conformação superior e inferior, que são responsáveis por dobrar gradativamente o metal.

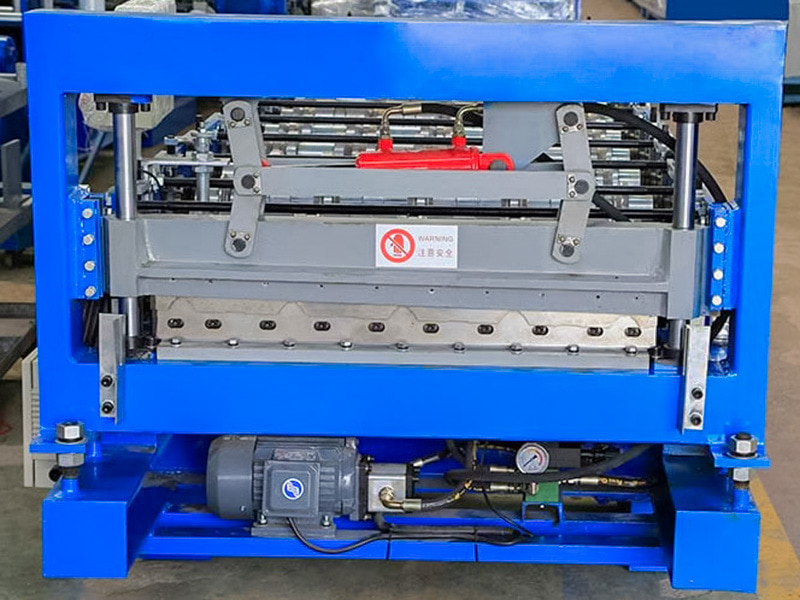

Dispositivo de corte: Normalmente, uma tesoura flutuante hidráulica ou tesoura de parada corta com precisão os materiais em folha no comprimento definido à medida que eles continuam a se mover.
Sistema de Descarregamento/Empilhamento: Recolhe e empilha as folhas formadas e cortadas.

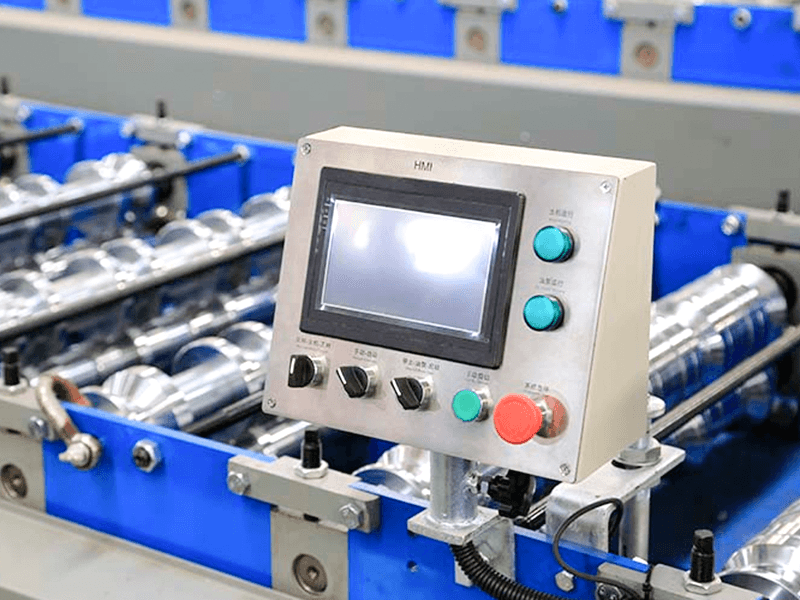

Sistema de Controle (PLC): Controla a velocidade de operação, comprimento de corte, contagem, etc. de toda a linha de produção.
| Parâmetros Técnicos | ||
| Artigo | Parâmetro | Observação |
| Base da Máquina | Padrão Nacional No.36 I-Beam Steel | Estrutura Geral de Soldagem |

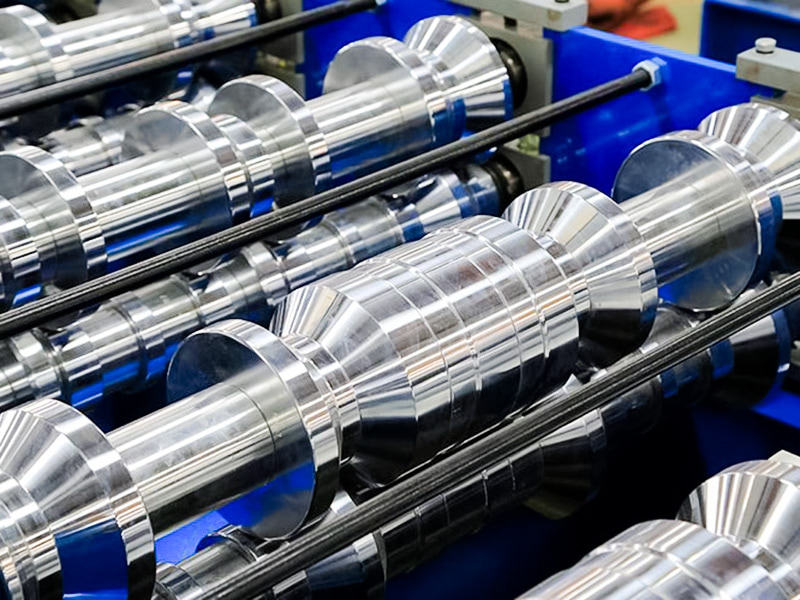

| Material do rolo | Aço 45# de alta qualidade | Usinagem fina, temperada |
| Eixo Principal | φ75,45# Aço | Usinagem fina, temperada |
| Formando Grupos | 20 | |
| Potência do motor principal | 5,5 kW | |
| Método de condução | Transmissão por corrente | |
| Modo de corte | Corte Hidráulico | A potência do motor da estação hidráulica é de 4KW |
| Lâmina de corte | Cr12MoV | Extinguido, HRC58-62 |
| Desbobinador | Carga de 5 toneladas, com plataforma de carregamento | A potência do motor da estação hidráulica é de 2,2 kW |

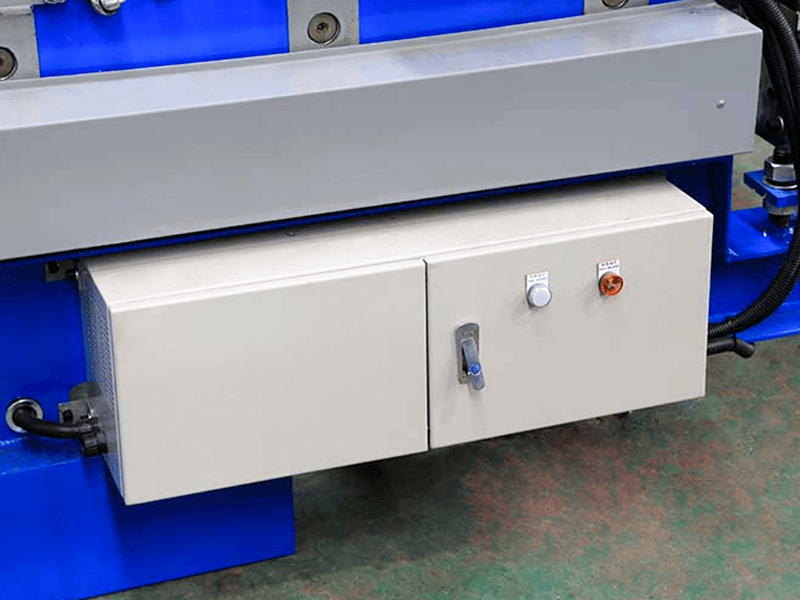

| Sistema de controle | CLP Siemens/Schneider | |
| Sistema Hidráulico | Marca BeiJin Huade | |
| Comprimento total da linha de produção | Cerca de 18 metros | |
| Peso do equipamento | Cerca de 6 toneladas | |
| Espessura da matéria-prima | 0,3-0,8mm | Bobina galvanizada Q235 |
| Velocidade de produção | 10~12m/min | |
