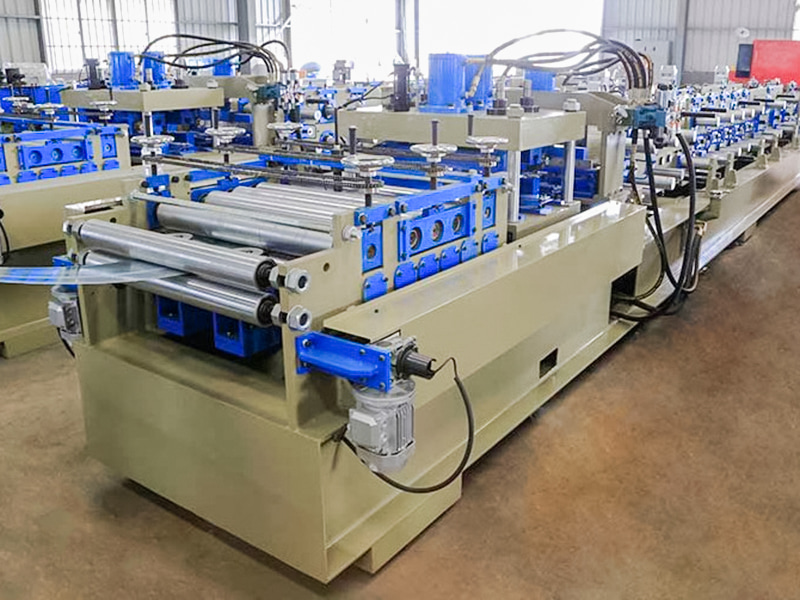

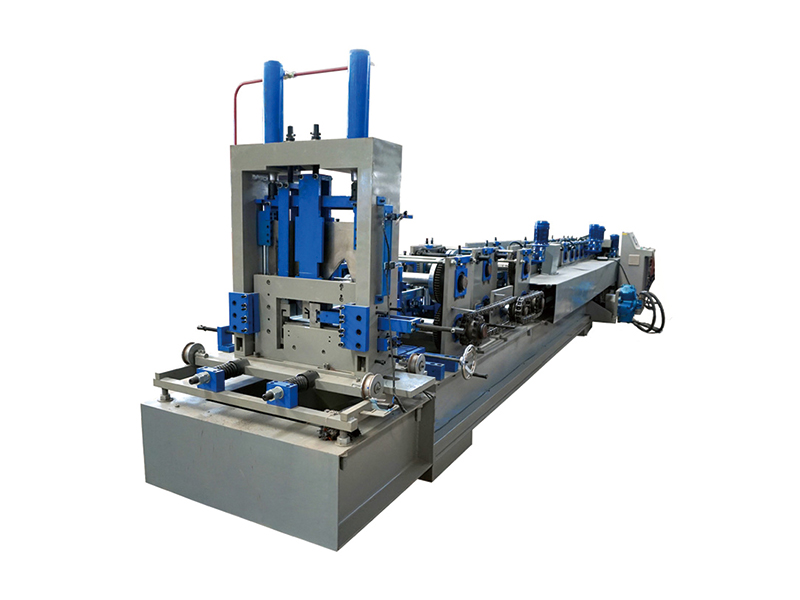

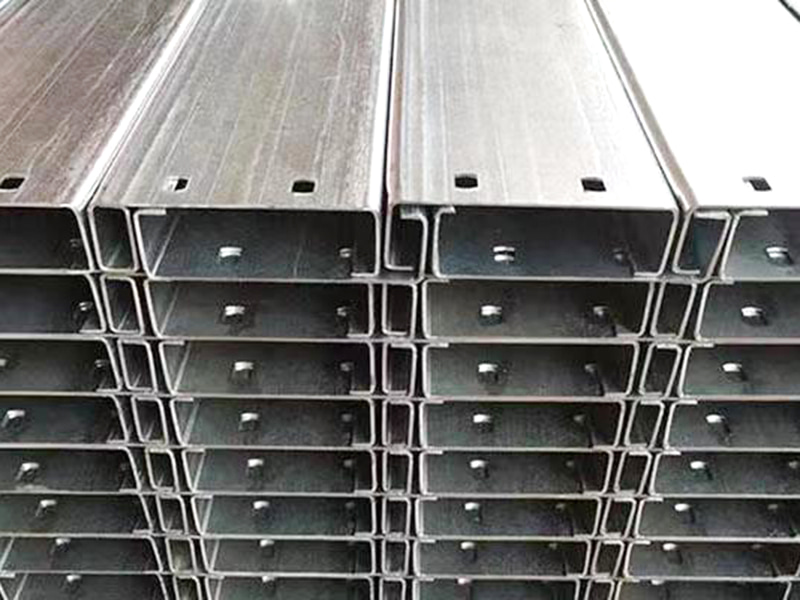

A Máquina Formadora de Rolos para Terças CZ é uma máquina industrial altamente automatizada projetada especificamente para a produção eficiente e contínua de terças com seção C/Z. É amplamente utilizado na construção de estruturas de aço, principalmente em sistemas de telhados ou paredes de grandes vãos que exigem maior capacidade de carga e estabilidade. A máquina formadora de rolos para perfis CZ totalmente automática tipo 80-300 é uma máquina especializada com tecnologia mais avançada e um processo de formação mais complexo. Ele foi projetado especificamente para a produção de terças compostas de seção CZ de alto desempenho. Utilizando um processo de conformação a frio altamente automatizado (possivelmente combinado com tecnologia de união em linha), ela processa continuamente tiras de aço em vários perfis CZ com uma altura total variando de 80 mm a 300 mm. Seu valor principal reside em sua capacidade de produzir terças de alta resistência e alta estabilidade de maneira eficiente e em massa, necessárias para construções de cargas pesadas e de longo vão. É um equipamento vital na fabricação de estruturas de aço de alta qualidade. No entanto, suas dificuldades técnicas e custos são geralmente mais elevados do que os das máquinas formadoras de terças de seção C padrão.
Jiangyin Hailong Machinery Factory é Máquina formadora de rolos de terça tipo 80-300 CZ Fornecedor na China. Com mais de 1200 relacionamentos com clientes, atendemos uma infinidade de indústrias com equipamentos personalizados de perfilagem, fornecendo Máquina formadora de rolos de terça tipo 80-300 CZ à venda.
Semelhante à máquina tipo C, isso significa que o equipamento possui funções totalmente automatizadas:
Alimentação automática de desenrolamento: A bobina de aço é automaticamente desenrolada, nivelada e alimentada na linha de conformação.

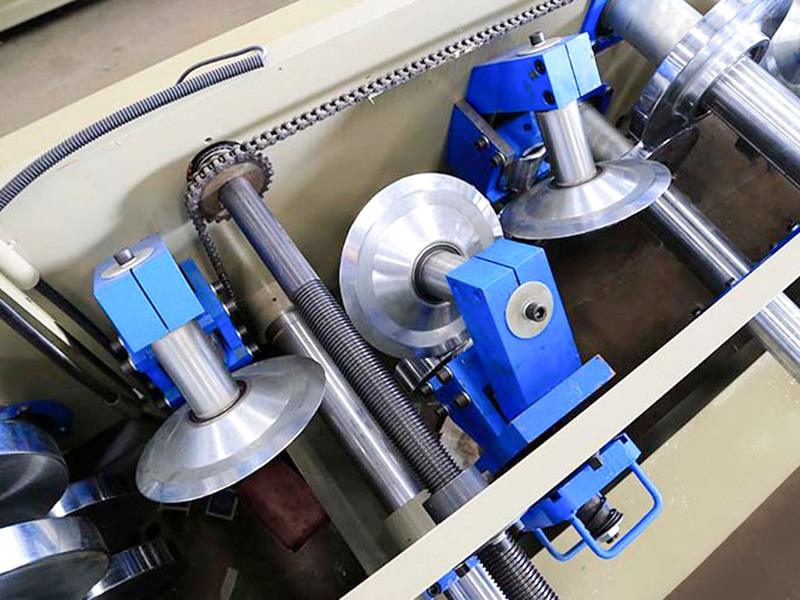

Perfilagem Automática de Rolos: Laminação de precisão multipassada controlada por programa.
Corte automático no comprimento: Serras voadoras de alta velocidade ou tesouras hidráulicas realizam cortes precisos em movimento contínuo, garantindo uma produção ininterrupta.
Descarga/empilhamento automático: Os produtos acabados são automaticamente transportados, contados e empilhados ordenadamente.

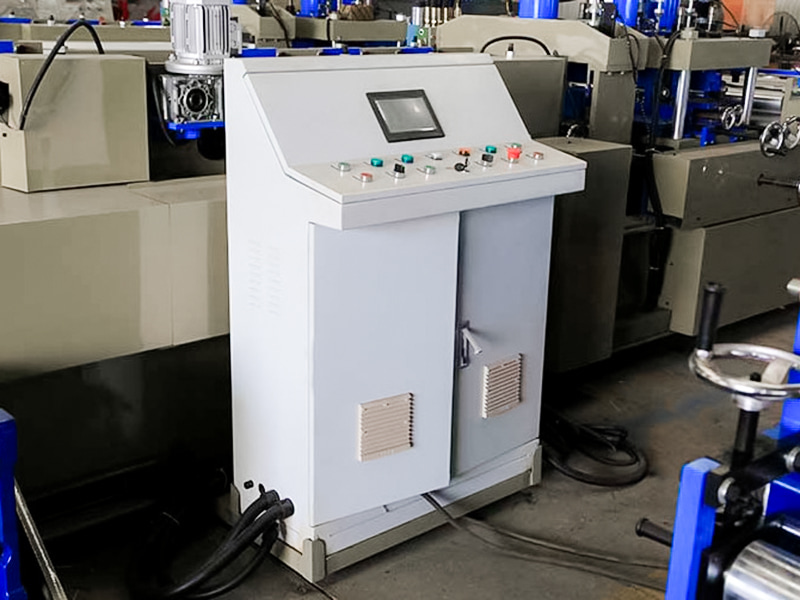

Controle Inteligente PLC: Os parâmetros (especificações, comprimento, quantidade, posições dos furos, etc.) são definidos através da tela sensível ao toque, e o sistema executa e monitora automaticamente todo o processo.
Vantagens:

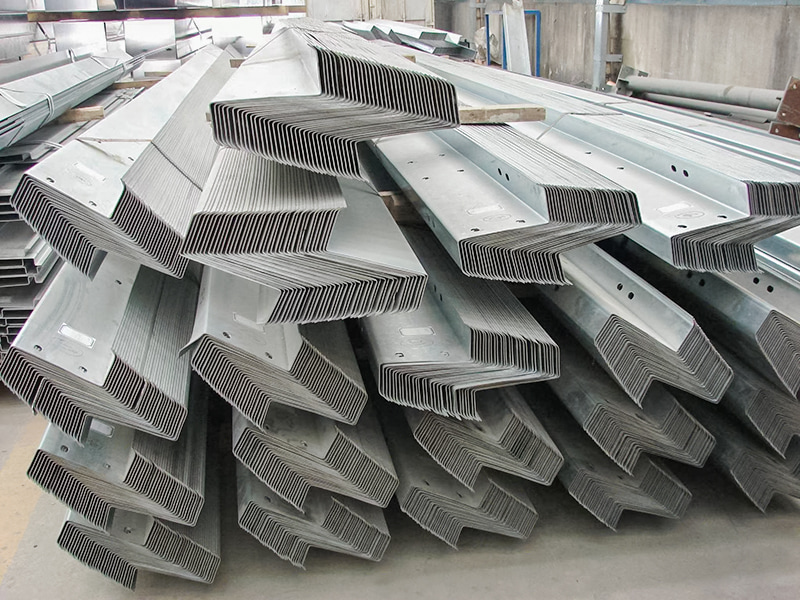

Excelente desempenho estrutural: As terças CZ produzidas oferecem resistência e estabilidade que excedem em muito as terças do tipo C simples.
Solução de Longo Vão: Um componente chave para construção econômica de longo vão.
Alta eficiência de produção: A produção contínua totalmente automatizada atende às demandas de grandes volumes.
Alta Precisão e Consistência: O controle PLC garante precisão dimensional e qualidade consistente.

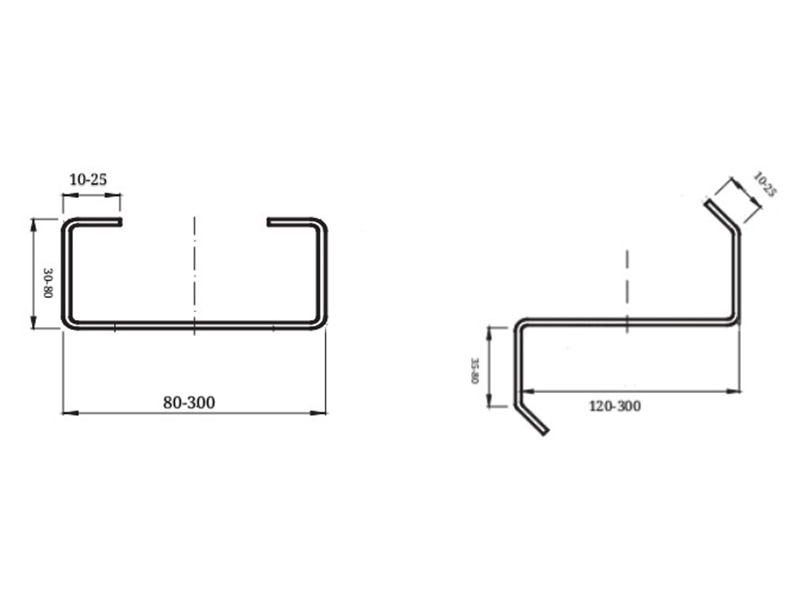

Alta utilização de materiais: A produção contínua reduz o desperdício. Flexibilidade (relativa): Uma única máquina pode produzir terças CZ de especificações variadas dentro de sua faixa nominal (80-300 mm de altura), substituindo as mangas do rolo e fazendo ajustes (nota: substituir o molde é uma tarefa significativa).
| Parâmetros Técnicos | ||
| Artigo | Parâmetro | Observação |
| Base da Máquina | Padrão Nacional No.40 I-Beam Steel | Estrutura Geral de Soldagem |
| Material do rolo | Cr12Mo1V1 | Endurecimento a Vácuo |
| Eixo Principal | φ90,40Cr | Endurecimento e Revenimento |
| Formando Grupos | 20 | |
| Potência do motor principal | 25KW, Inv. | |
| Caixa de engrenagens de acionamento principal | K107 (caixa de engrenagens helicoidais K107) | |
| Método de condução | Transmissão de corrente dupla de 1,2 polegadas | |

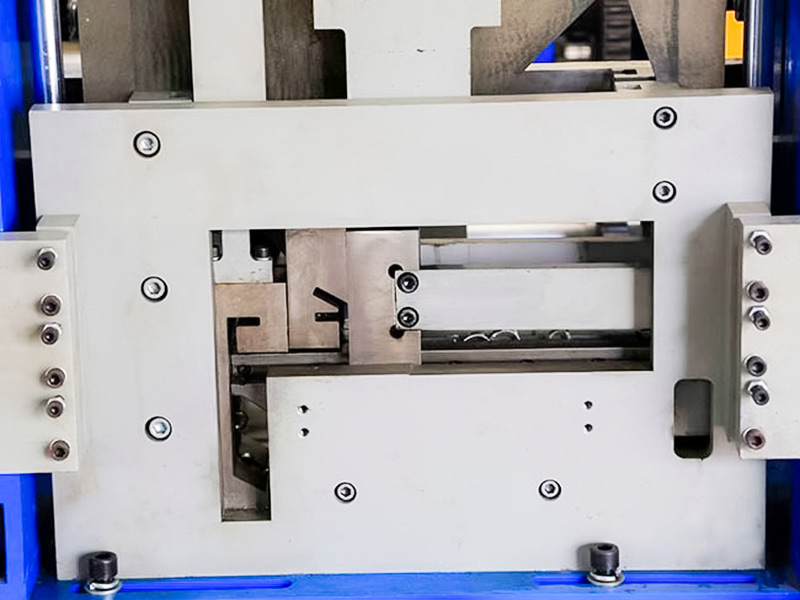

| Modo de corte | Corte Hidráulico | A potência do motor da estação hidráulica é de 11KW |

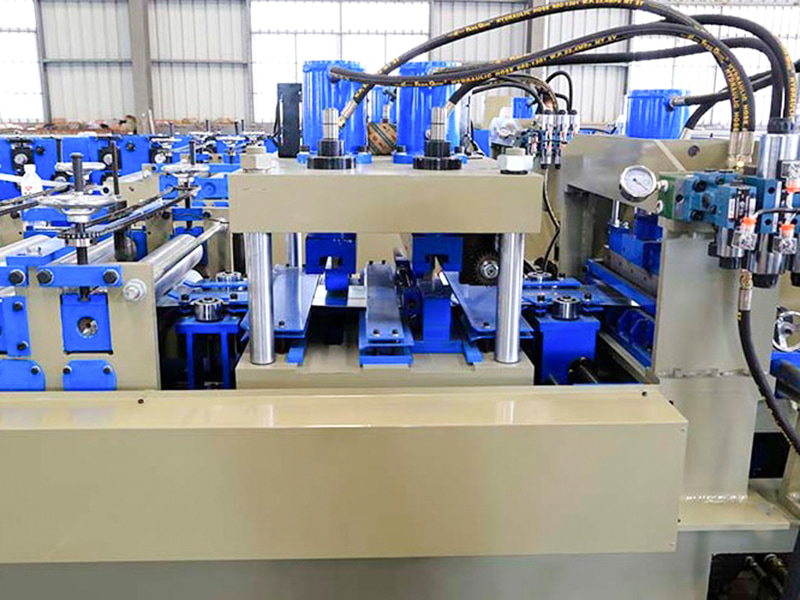

| Modo de perfuração | Perfuração Hidráulica | |
| Desbobinador | Carga de 5 toneladas, com plataforma de carregamento | A potência do motor da estação hidráulica é de 2,2 kW |
| Sistema de controle | CLP Siemens/Schneider | |
| Sistema Hidráulico | Marca BeiJin Huade | |
| Comprimento total da linha de produção | Cerca de 25 metros | |
| Peso do equipamento | Cerca de 12 toneladas | |
| Espessura da matéria-prima | 3,0 mm | Bobina galvanizada Q235 |
| Largura da matéria-prima | 175 mm ~ 480 mm | |
| Velocidade de produção | 25~30m/min | |
