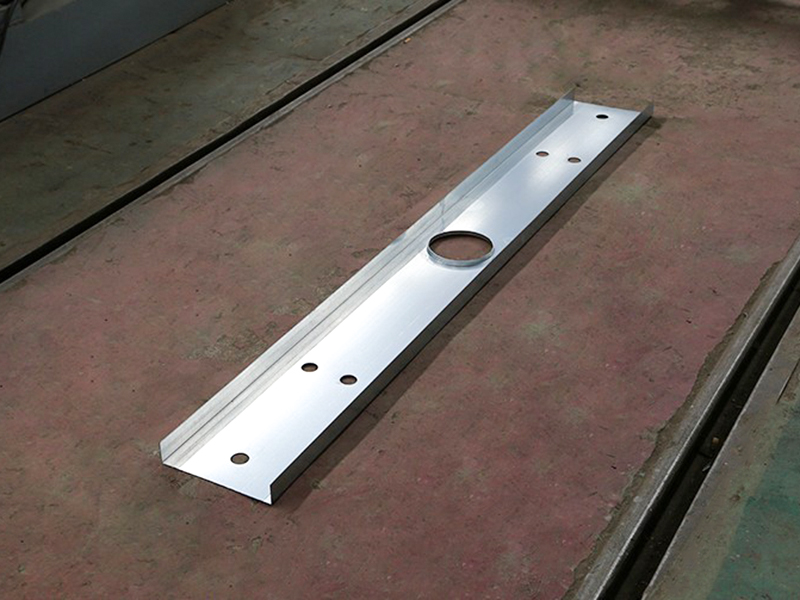

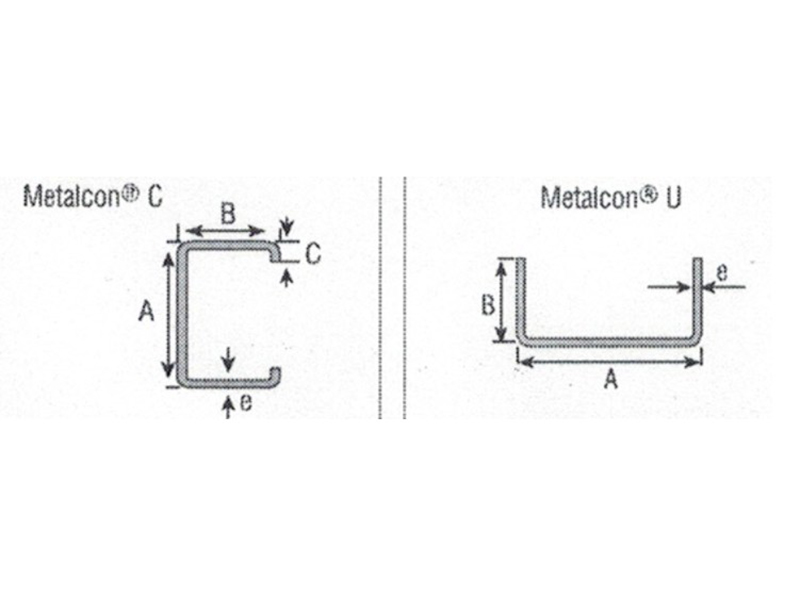

A máquina perfiladeira para perfis C/U tipo 80-300 é uma máquina automatizada projetada especificamente para a produção contínua de perfis em forma de C e U para estruturas de construção. Ele utiliza tecnologia de perfilagem a frio para dobrar bobinas de metal de forma contínua e precisa em temperatura ambiente, produzindo, em última análise, as terças de aço em forma de C e U necessárias para estruturas de construção. É um equipamento essencial para a produção eficiente e econômica dos principais componentes estruturais em estruturas metálicas modernas.
Jiangyin Hailong Machinery Factory é Máquina formadora de rolo de terça CU tipo 80-300 totalmente automática Fornecedor na China. Com mais de 1200 relacionamentos com clientes, atendemos uma infinidade de indústrias com equipamentos personalizados de perfilagem, fornecendo Máquina formadora de rolo de terça CU tipo 80-300 totalmente automática à venda.
Componentes principais (linha de produção):
Desbobinador: Suporta e desenrola a bobina metálica.
Nivelador: Elimina tensões internas, bordas onduladas e outros defeitos gerados durante o processo de bobinamento, garantindo uma entrada de tira plana na perfiladeira.
Guia/Alimentador: Alimenta com precisão a tira plana na máquina formadora de rolos.

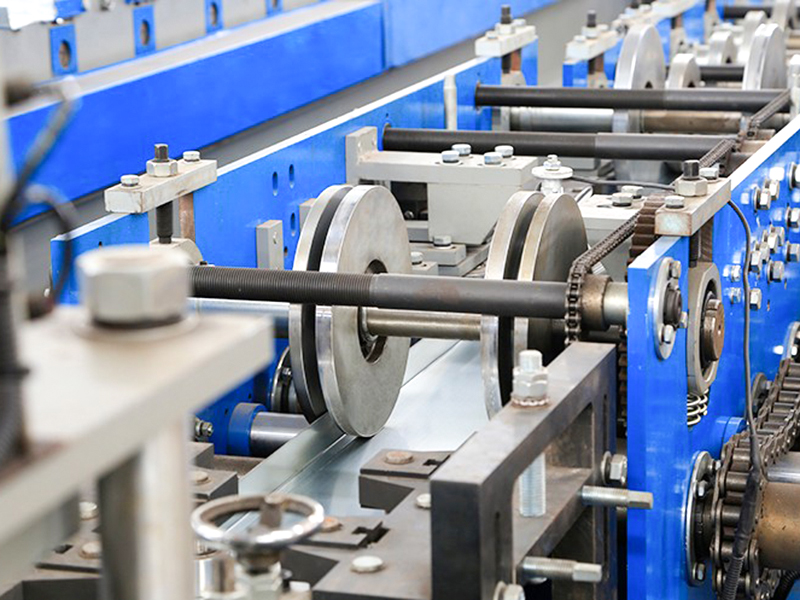

A máquina formadora de rolos: O componente mais crítico. É composto por vários conjuntos (geralmente dezenas) de rolos formadores de rolos dispostos em sequência. Cada conjunto de rolos aplica uma ação de flexão específica à tira, deformando-a gradualmente para formar uma seção transversal precisa em forma de C ou U.

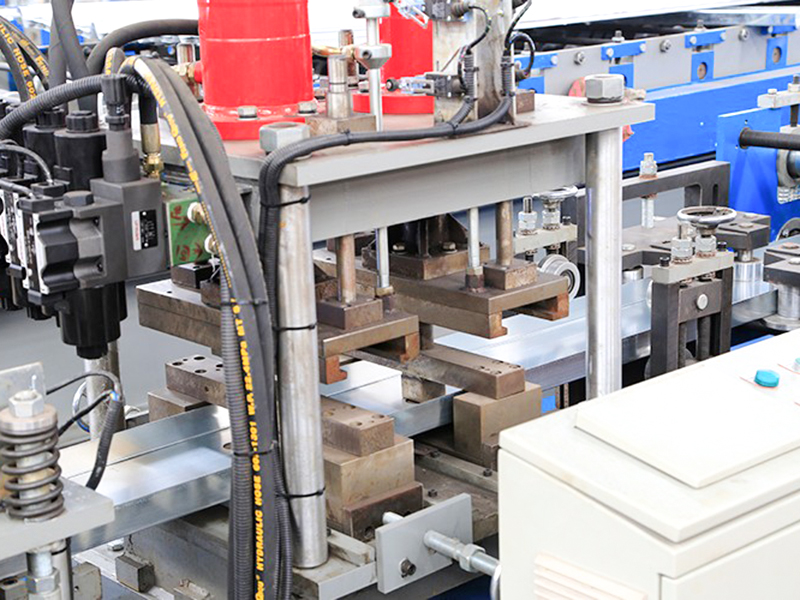

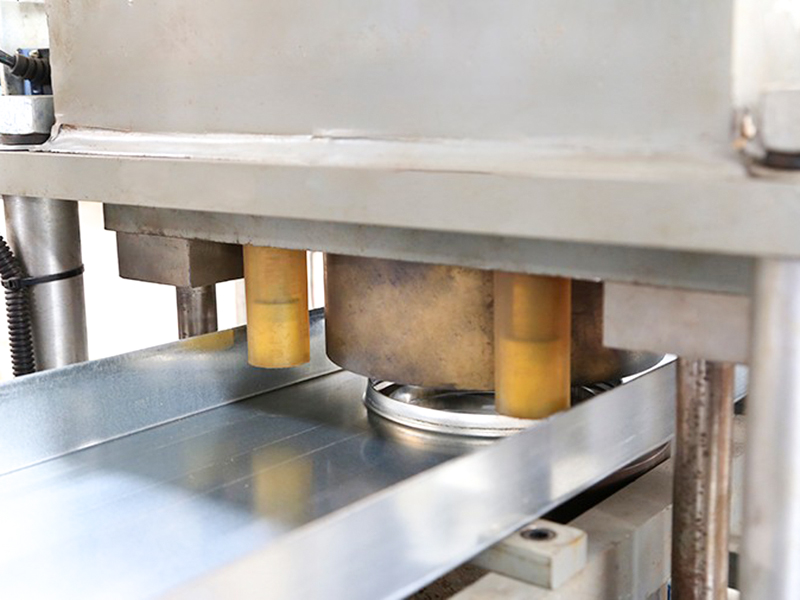

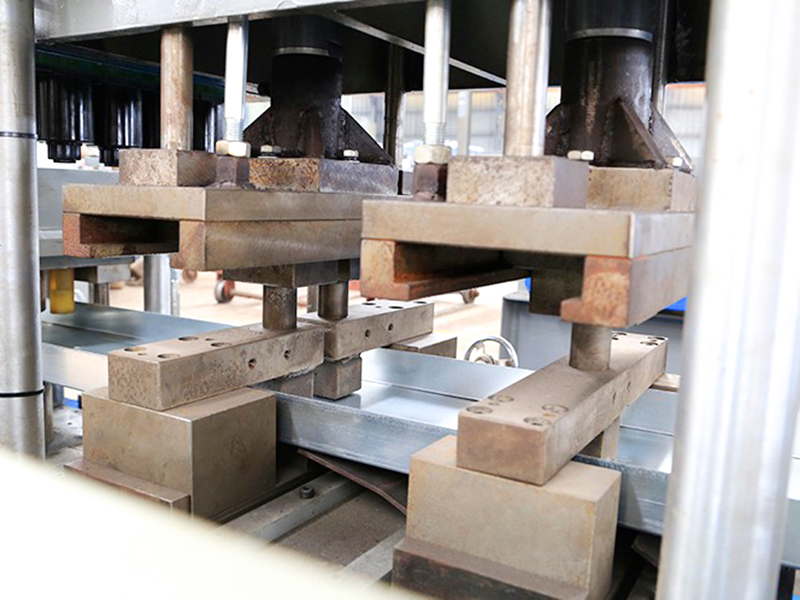

Dispositivo de puncionamento/chanframento (opcional): Perfura furos de conexão ou corta cantos em terças durante ou após a conformação.

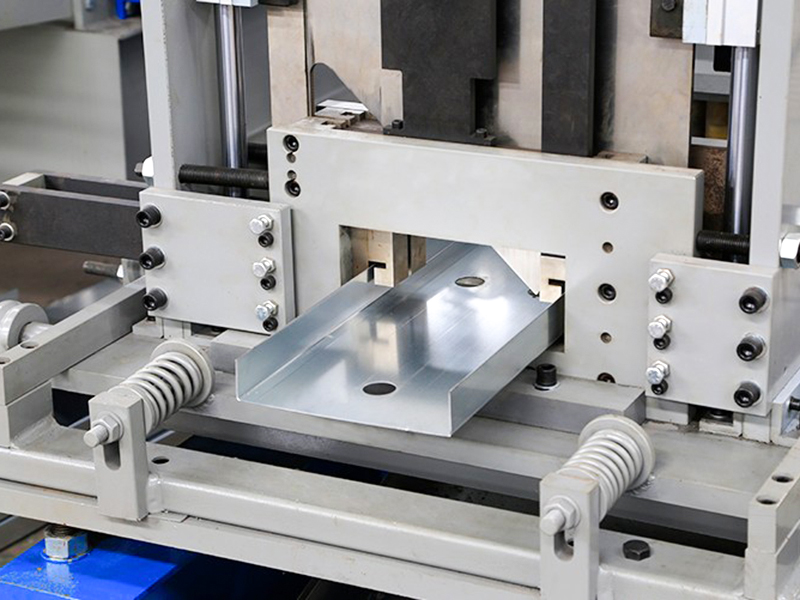

Dispositivo de corte: corta com precisão terças em forma de C/U formadas continuamente em comprimentos predeterminados. Os métodos comuns incluem serras voadoras hidráulicas (corte enquanto o material está em movimento) ou puncionamento hidráulico/pneumático.
Rack/coletor de saída: Recebe e empilha ordenadamente as terças cortadas acabadas.
Vantagens principais:
Alta Eficiência: Produção contínua, alta velocidade e alto rendimento.
Alta precisão: Os rolos formadores garantem tamanho e formato do produto altamente consistentes.
Alta utilização de material: Utiliza bobinas diretamente, eliminando praticamente nenhum desperdício.
Baixo consumo de energia: Processado à temperatura ambiente, o consumo de energia é significativamente menor do que a laminação a quente.
Alto Nível de Automação: Toda a linha de produção pode ser totalmente automatizada, reduzindo custos de mão de obra.
Flexibilidade: Ao substituir diferentes conjuntos de rolos formadores, a mesma máquina pode produzir terças em forma de C ou U de tamanhos variados (é necessário o re-comissionamento).
Econômico: Vantagens em eficiência geral, utilização de materiais e consumo de energia resultam em baixos custos unitários de produção.
Aplicações:
Usado principalmente na indústria de construção de estruturas de aço:
Plantas industriais (armazéns, oficinas)
Edifícios comerciais (supermercados, showrooms)
Centros logísticos
Edifícios agrícolas (estufas, fazendas)
Casas pré-fabricadas
| Parâmetros Técnicos | ||
| Artigo | Parâmetro | Observação |
| Base da Máquina | Padrão Nacional No.40 I-Beam Steel | Estrutura Geral de Soldagem |
| Material do rolo | Cr12Mo1V1 | Endurecimento a Vácuo |
| Eixo Principal | φ90,40Cr | Endurecimento e Revenimento |
| Formando Grupos | 20 | |
| Potência do motor principal | 25KW, Inv. | |
| Caixa de engrenagens de acionamento principal | K107 (caixa de engrenagens helicoidais K107) | |
| Método de condução | Transmissão de corrente dupla de 1,2 polegadas | |
| Modo de corte | Corte Hidráulico | A potência do motor da estação hidráulica é de 11KW |
| Modo de perfuração | Perfuração Hidráulica | |
| Desbobinador | Carga de 5 toneladas, com plataforma de carregamento | A potência do motor da estação hidráulica é de 2,2 kW |
| Sistema de controle | CLP Siemens/Schneider | |
| Sistema Hidráulico | Marca BeiJin Huade | |
| Comprimento total da linha de produção | Cerca de 25 metros | |
| Peso do equipamento | Cerca de 12 toneladas | |
| Espessura da matéria-prima | 3,0 mm | Bobina galvanizada Q235 |
| Largura da matéria-prima | 175 mm ~ 480 mm | |
| Velocidade de produção | 25~30m/min | |
