As máquinas perfiladeiras para vigas em caixa são um equipamento de produção essencial na indústria de fabricação de equipamentos de armazenamento e logística, projetadas especificamente para a produção eficiente e precisa de vigas de suporte para estantes de armazéns. Através de um processo de perfilagem contínua, as bobinas de aço de alta resistência são formadas em vigas com formatos transversais específicos, atendendo aos rigorosos requisitos de resistência, rigidez e precisão dimensional dos sistemas de estantes.
Jiangyin Hailong Machinery Factory é Máquina formadora de rolos de viga em caixa Fornecedor na China. Com mais de 1200 relacionamentos com clientes, atendemos uma infinidade de indústrias com equipamentos personalizados de perfilagem, fornecendo Máquina formadora de rolos de viga em caixa à venda.
Funções principais e valor da indústria:
Substituindo Processos Tradicionais: Esta máquina substitui o processo ineficiente de corte-soldagem-puncionamento, alcançando a fabricação integrada "da bobina à viga acabada".
Melhorando o desempenho do produto: O endurecimento por trabalho a frio aumenta a resistência ao escoamento do material em 15% -20%, ao mesmo tempo que alcança precisão geométrica da seção transversal ≤±0,2 mm.
Redução dos custos gerais: A utilização de materiais excede 98% e os custos trabalhistas são reduzidos em 60%.
Principais componentes e fluxo de trabalho da máquina:

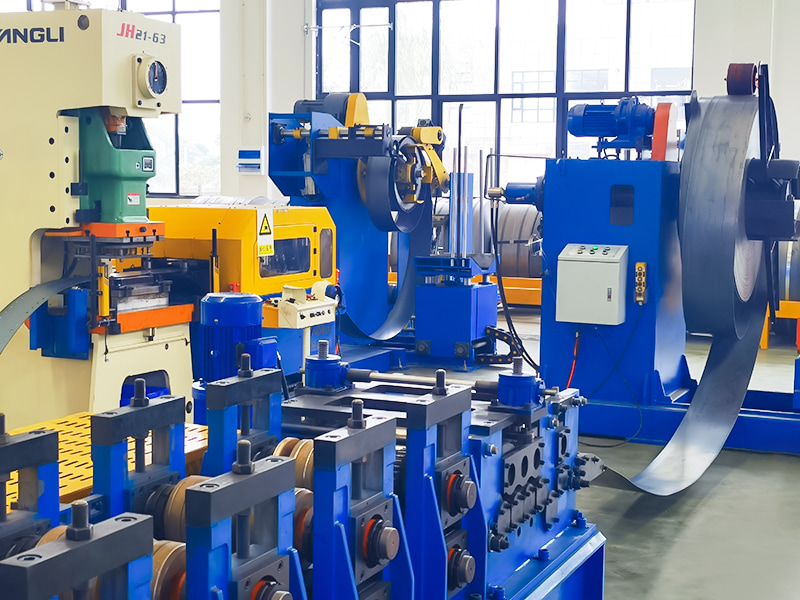

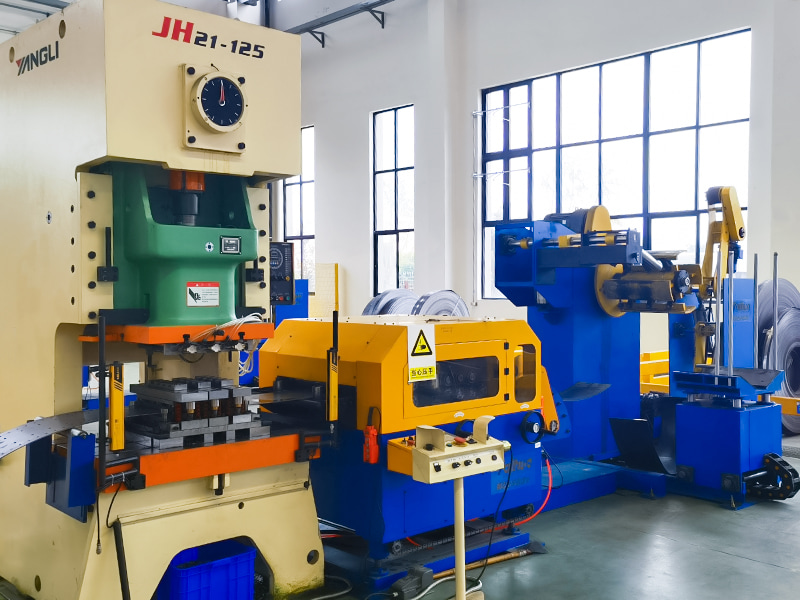

Desenrolamento: A bobina de aço é colocada na máquina de desenrolamento, desenrolada automaticamente e nivelada.

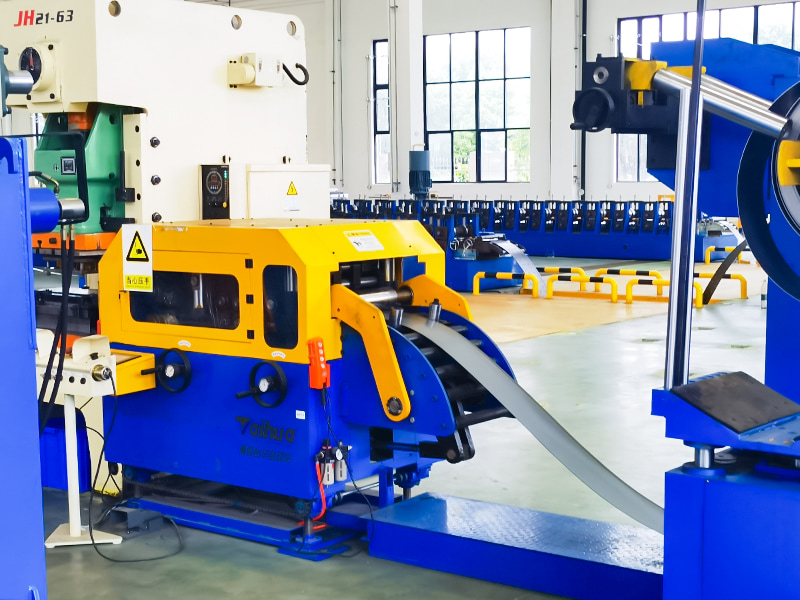

Alimentação Guiada: A tira é guiada para dentro da máquina formadora.

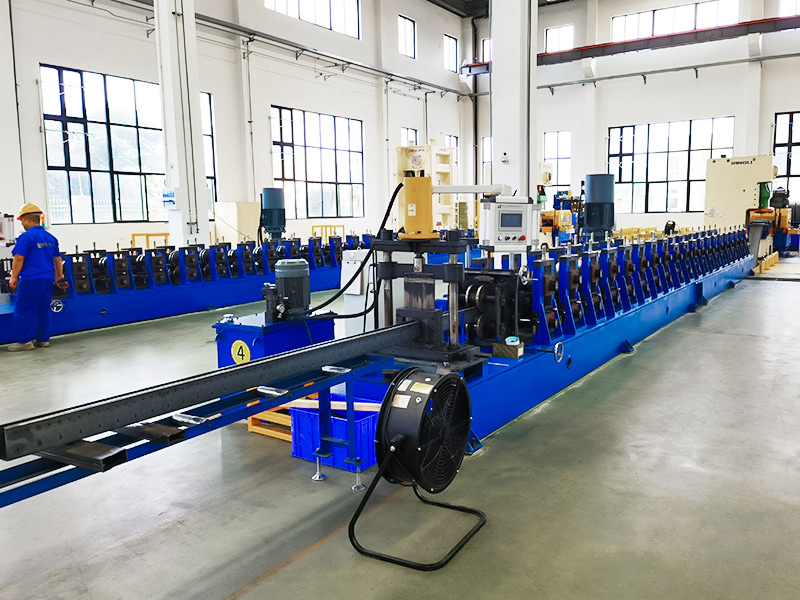

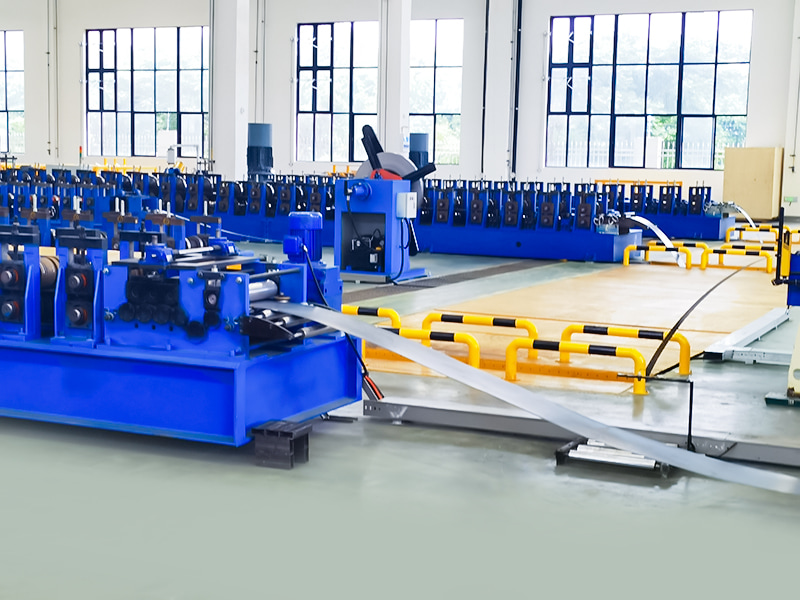

Perfilagem: A tira passa por vários conjuntos de rolos formadores (normalmente mais de dez a vinte passagens). Cada passagem do rolo aplica uma força de flexão precisa à tira, transformando gradualmente sua forma de uma folha plana até sua seção transversal final em forma de C.

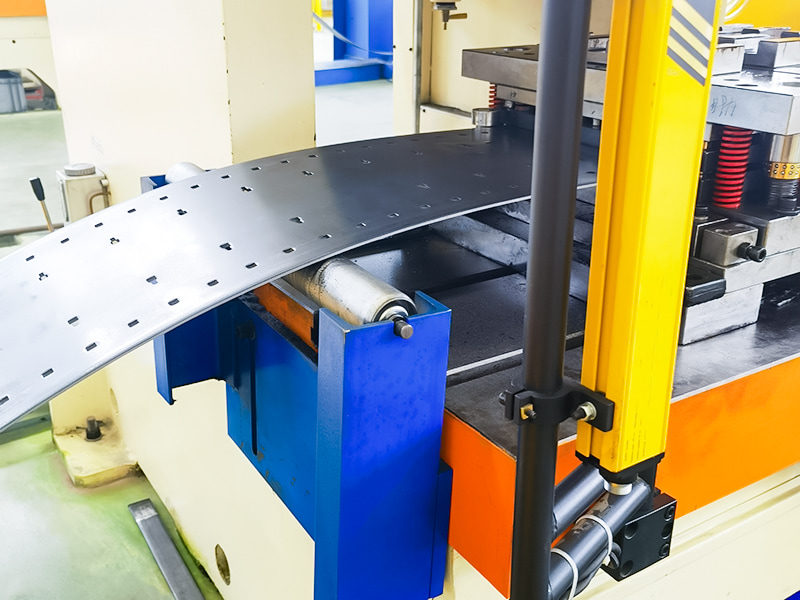

Puncionamento/Cunhagem Inline (Opcional): Alguns modelos integram uma unidade de puncionamento durante ou após o processo de conformação.
Soldagem automática de nervuras de reforço e endireitamento de acabamento de alta rigidez: Soldagem por resistência de alta frequência com monitoramento de penetração elimina tensões internas.
Dimensionamento e Corte: O feixe contínuo formado passa por um dispositivo de medição (codificador). Quando atinge o comprimento predefinido, um dispositivo de corte de alta velocidade (normalmente uma serra voadora ou puncionadeira hidráulica) é ativado, cortando-o instantaneamente sem interromper a operação contínua da máquina formadora.

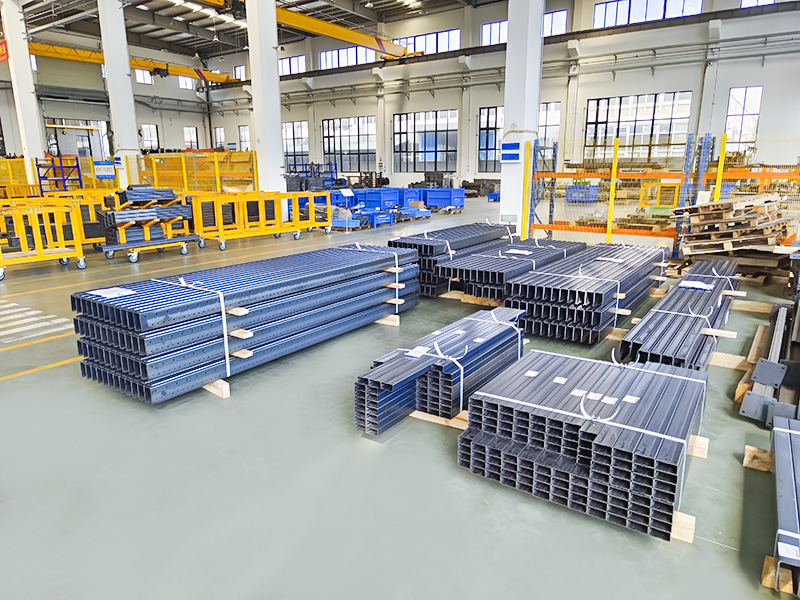

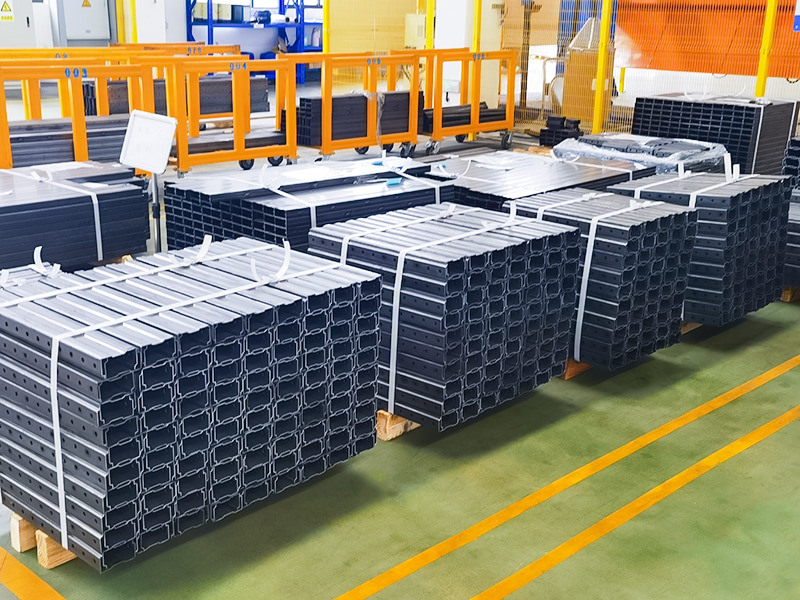

Descarregamento e empilhamento: As vigas individuais cortadas são transportadas para fora da máquina e automaticamente coletadas, alinhadas e empilhadas em feixes por um sistema de empilhamento.
Sistema de controle: Um PLC e HMI (Interface Homem-Máquina) controlam todo o processo, monitoram o status do equipamento, armazenam dados de produção e definem e alternam parâmetros de produção para diferentes tamanhos de produtos.
| Parâmetros Técnicos | ||
| Artigo | Parâmetro | Observação |
| Base da Máquina | Padrão Nacional No.45 I-Beam Steel | Estrutura Geral de Soldagem |
| Material do rolo | Cr12MoV | Endurecimento a Vácuo |
| Eixo Principal | φ90,40Cr | Endurecimento e Revenimento |
| Formando Grupos | 26-28 | |
| Potência do motor principal | 25KW, Inv. | |
| Caixa de engrenagens de acionamento principal | K107 (caixa de engrenagens helicoidais K107) | |
| Método de condução | Transmissão de corrente dupla de 1,2 polegadas | |
| Modo de corte | Corte Hidráulico | A potência do motor da estação hidráulica é de 11KW |
| Modo de perfuração | Perfuração Hidráulica | |
| Desbobinador | Carga de 5 toneladas, com plataforma de carregamento | A potência do motor da estação hidráulica é de 2,2 kW |
| Sistema de controle | CLP Siemens/Schneider | |
| Sistema Hidráulico | Marca BeiJin Huade | |
| Comprimento total da linha de produção | Cerca de 25 metros | |
| Peso do equipamento | Cerca de 12 toneladas | |
| Espessura da matéria-prima | 1,2-1,5 mm | Bobina galvanizada Q235 |
| Velocidade de produção | 10~15m/min | |
