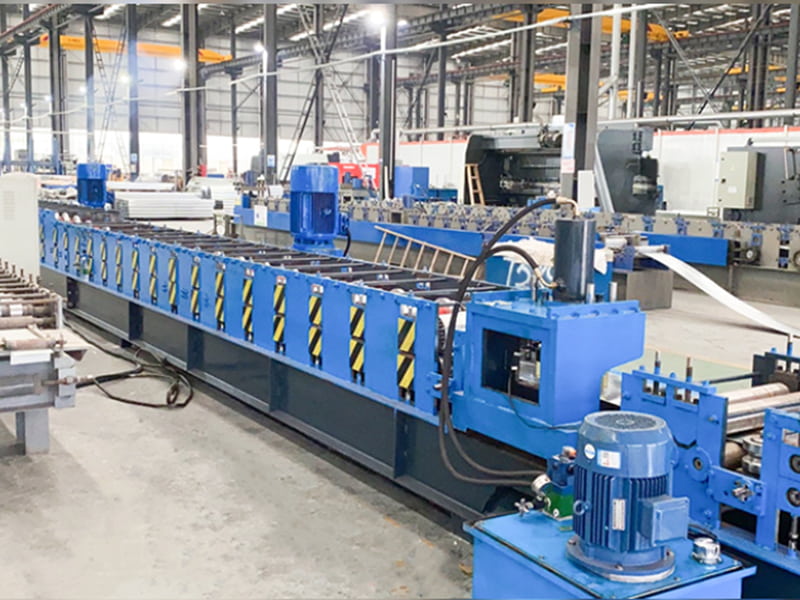

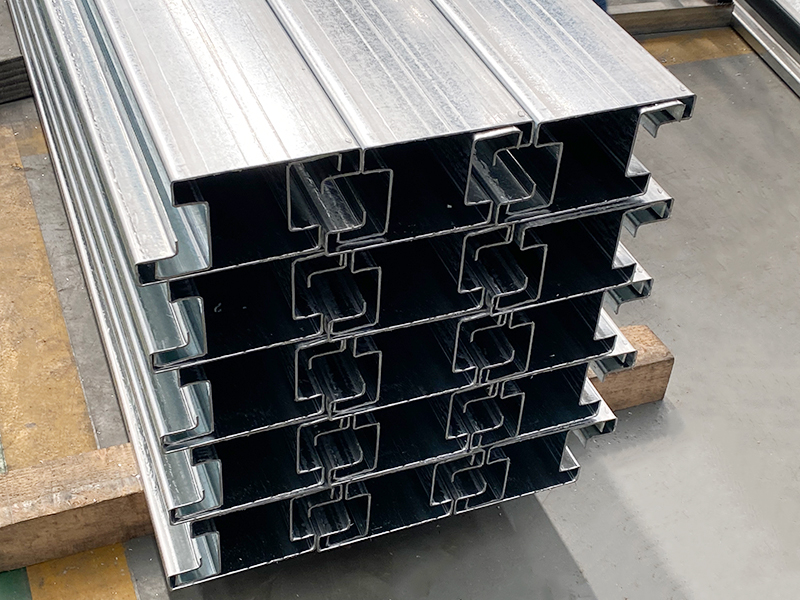

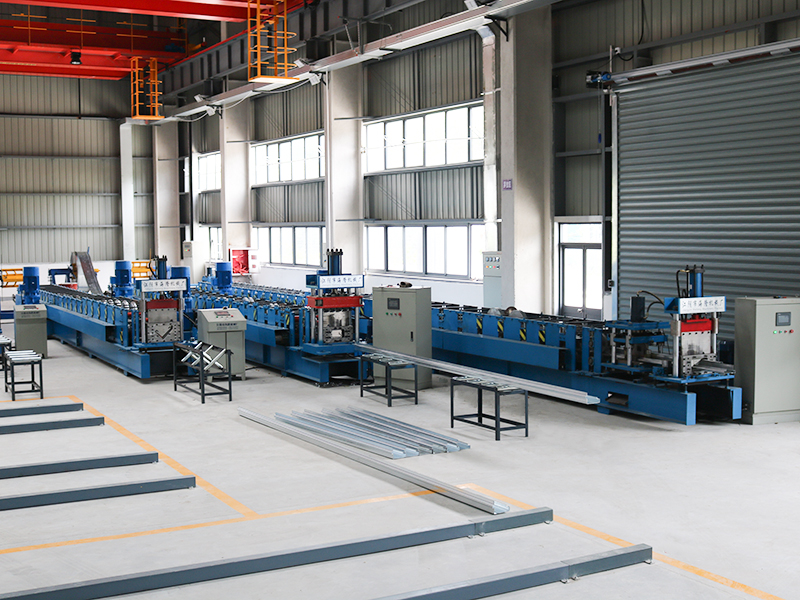

A máquina formadora de rolos de viga superior para contêineres flatpack é especialmente adaptada para a produção de estruturas de telhado de contêineres flatpack. Através de laminação de alta precisão e controle inteligente, ele realiza a produção totalmente automática da viga superior "entrada da bobina de aço → saída do perfil". É especialmente usado para produção contínua, eficiente e em grande escala da viga superior das casas de contêineres flatpack. Desempenha um papel fundamental na produção de edifícios modulares, garantindo a resistência, precisão e consistência da viga superior. Juntamente com a máquina formadora de colunas, constitui o sistema central de fabricação do esqueleto da casa container flatpack, promovendo o desenvolvimento de edifícios modulares na direção da eficiência e padronização.
Jiangyin Hailong Machinery Factory é Máquina formadora de rolo de viga superior para casa de contêiner Flatpack Fornecedor na China. Com mais de 1200 relacionamentos com clientes, atendemos uma infinidade de indústrias com equipamentos personalizados de perfilagem, fornecendo Máquina formadora de rolo de viga superior para casa de contêiner Flatpack à venda.
Principais vantagens:
Alta eficiência: Produção contínua, a velocidade pode atingir mais de dez metros a dezenas de metros por minuto, adequada para demanda em larga escala.
Alta consistência: A produção automatizada garante que o tamanho e o formato de cada coluna sejam exatamente iguais e que a qualidade seja estável.
Alta utilização de material: Comparada com estampagem ou corte e soldagem, a conformação a frio quase não produz sucata (exceto a cabeça e a cauda).
Boa resistência: A conformação a frio produzirá um certo grau de endurecimento por trabalho, o que pode melhorar a resistência do perfil.
Baixo custo: A produção em larga escala reduz significativamente o custo de fabricação de uma única coluna.
Alto grau de automação: Reduza a intervenção manual e reduza a intensidade do trabalho.
Componentes Principais
Desbobinador: Apoie e desdobre a bobina de aço.
Nivelador: Elimine a curvatura inicial e o formato ondulado da bobina de aço para garantir que o material que entra na máquina formadora seja reto.
Dispositivo de guia e alimentação: Guie a tira de aço para entrar com precisão no primeiro rolo formador.
Máquina principal formadora de rolos a frio (núcleo): Contém vários grupos (geralmente dezenas de grupos) de estruturas de rolos formadores. Os rolos dispostos para cima e para baixo ou horizontalmente em cada estrutura de rolo dobram gradualmente a tira de aço reta na seção transversal final.
Sistema de corte de tamanho: Quando o perfil contínuo atinge o comprimento predefinido após a formação, o corte de alta precisão é executado (métodos comuns incluem serra voadora hidráulica, puncionamento pneumático, serra de rastreamento servo, etc.).
Dispositivo de descarga/recebimento/empilhamento: Colete, empilhe ou transporte os produtos acabados após o corte.
Sistema de controle: Equipamentos modernos geralmente usam controle PLC ou CNC para obter operação automática, configuração de parâmetros, configuração de comprimento, diagnóstico de falhas, etc.
| Parâmetros Técnicos | ||
| Artigo | Parâmetro | Observação |
| Base da Máquina | Padrão Nacional No.50 I-Beam Steel | Estrutura Geral de Soldagem |
| Material do rolo | Gr15SiMn | Endurecimento a Vácuo |
| Eixo Principal | φ90,40Cr | Endurecimento e Revenimento |
| Formando Grupos | 32 | |
| Potência do motor principal | 30KW*2, Wannan | |
| Caixa de engrenagens de acionamento principal | K127 (caixa de engrenagens helicoidais K127) | |
| Método de condução | Transmissão de corrente dupla de 1,5 polegadas | |
| Modo de corte | Corte Hidráulico | A potência do motor da estação hidráulica é de 11KW |
| Desbobinador | Carga de 10 toneladas, com plataforma de carregamento | A potência do motor da estação hidráulica é de 5,5 kW |
| Sistema de controle | CLP Siemens/Schneider | |
| Sistema Hidráulico | Marca BeiJin Huade | |
| Comprimento total da linha de produção | Cerca de 30 metros | |
| Peso do equipamento | Cerca de 25 toneladas | |
| Espessura da matéria-prima | 2,0 mm ~ 3,0 mm | Bobina galvanizada Q235 |
| Largura da matéria-prima | 435 mm | |
| Velocidade de produção | Cerca de 15m/min | |
