Visão geral da máquina formadora de rolos

Visão geral da máquina formadora de rolos (1)

Formação de Rolos

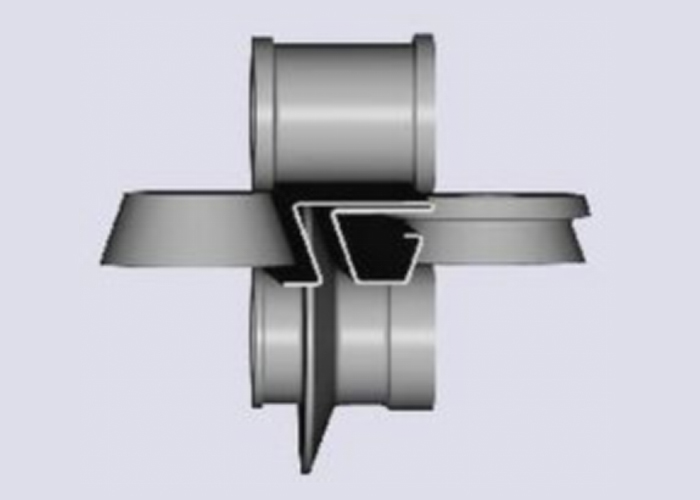

Dobrando ao longo dos rolos

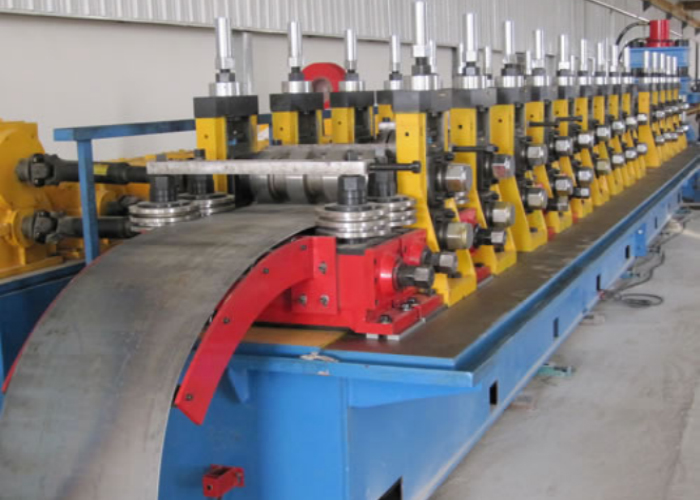

A perfilagem, também conhecida como perfilagem, é um processo de laminação que dobra continuamente uma longa tira de chapa metálica (geralmente aço enrolado) em uma área de seção transversal desejada. A tira passa por vários conjuntos de rolos montados em suportes contínuos, com cada conjunto realizando apenas porções incrementais da dobra até que a área de seção transversal desejada (perfil) seja alcançada. A perfilagem é ideal para produzir peças longas e de alto volume com formato de perfil constante.

Visão geral

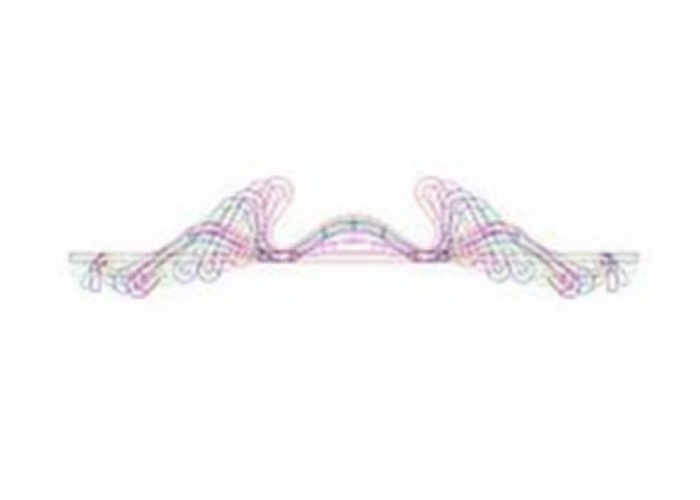

Padrão

Os perfis podem ser produzidos em uma variedade de formatos de seção transversal, mas cada formato requer um conjunto de matrizes de rolo cuidadosamente projetado. O projeto do rolo começa com um padrão, que é uma sequência de seções transversais de perfil, um perfil por conjunto de rolos. O perfil de rolo é então derivado do perfil padrão. Devido ao alto custo dos conjuntos de rolos, simulações computacionais são frequentemente usadas para desenvolver ou validar o projeto do rolo e otimizar o processo de conformação para minimizar o número de suportes de rolos e as tensões do material no produto final.

Perfis laminados podem oferecer vantagens sobre perfis extrudados de formato semelhante. As peças perfiladas podem ser mais leves e com paredes mais finas do que aquelas produzidas por extrusão, e são mais resistentes devido ao endurecimento no estado frio. As peças podem ser tratadas superficialmente ou pintadas. Além disso, o processo de perfilagem é mais rápido e mais eficiente em termos energéticos do que a extrusão.

As máquinas perfiladeiras existentes podem produzir perfis de diversos tamanhos e espessuras de material usando os mesmos rolos. As mudanças de tamanho são obtidas ajustando manualmente ou variando a distância entre os rolos controlada por computador, permitindo trocas rápidas. Esses moinhos especializados são comuns na indústria de estruturas leves, que utiliza pinos e trilhos de metal de perfis e espessuras padronizados.

Por exemplo, um único moinho pode produzir pinos de metal a partir de chapas de aço galvanizado em calibres variados (por exemplo, 20 a 12 ga) com tamanhos variados de alma (por exemplo, 3-5/8 pol. a 14 pol.), tamanhos de flange (por exemplo, 1-3/8 pol. a 2-1/2 pol.) e tamanhos de lábio (por exemplo, 3/8 pol. a 5/8 pol.).

As linhas de perfilagem podem ser configuradas em diversas configurações para puncionar e cortar peças em uma operação contínua. Para cortar peças no comprimento certo, a linha pode ser configurada para utilizar matrizes pré-cortadas, com peças individuais passando pela perfiladeira, ou matrizes pós-cortadas, com o perfil cortado após o processo de perfilagem.

Recursos como furos, entalhes, relevos ou formas cortadas podem ser adicionados perfurando a linha de perfilagem. Esses recursos de peça podem ser aplicados em uma aplicação de pré-puncionamento (antes do início da perfilagem), em uma aplicação de puncionamento de linha média (no meio da linha/processo de perfilagem) ou após a puncionamento (após a conclusão da perfilagem).

Algumas linhas de perfilagem incorporam apenas uma dessas aplicações, puncionamento ou corte, enquanto outras integram algumas ou todas essas aplicações em uma única linha.
