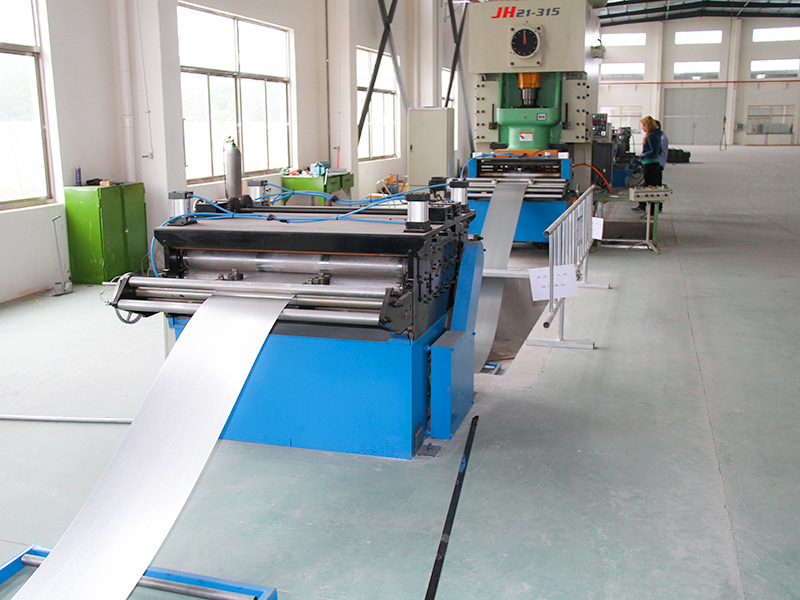

As máquinas niveladoras de bobinas de aço (também conhecidas como niveladoras ou endireitadoras) em uma linha de produção de perfilagem a frio são uma peça-chave do equipamento localizada após o desenrolador e antes da máquina formadora. É um dispositivo de pré-processamento crucial para garantir a qualidade do produto final. Sua principal tarefa é passar uma tira de metal (folha) que ainda apresenta tensão residual, dobras, bordas onduladas e defeitos de curvatura após o desenrolamento através de uma folga de rolo de vários estágios controlada com precisão, submetendo a tira a uma série de deformações decrescentes de flexão reversa (achatamento e endireitamento). Isso elimina efetivamente as curvas originais, bordas onduladas e tensões internas na bobina, resultando em um estado plano, reto e sem tensões. Isso fornece matéria-prima qualificada para posterior conformação de precisão, corte no comprimento ou puncionamento.
Jiangyin Hailong Machinery Factory é Máquinas niveladoras de bobinas de aço Fornecedor na China. Com mais de 1200 relacionamentos com clientes, atendemos uma infinidade de indústrias com equipamentos personalizados de perfilagem, fornecendo Máquinas niveladoras de bobinas de aço à venda.

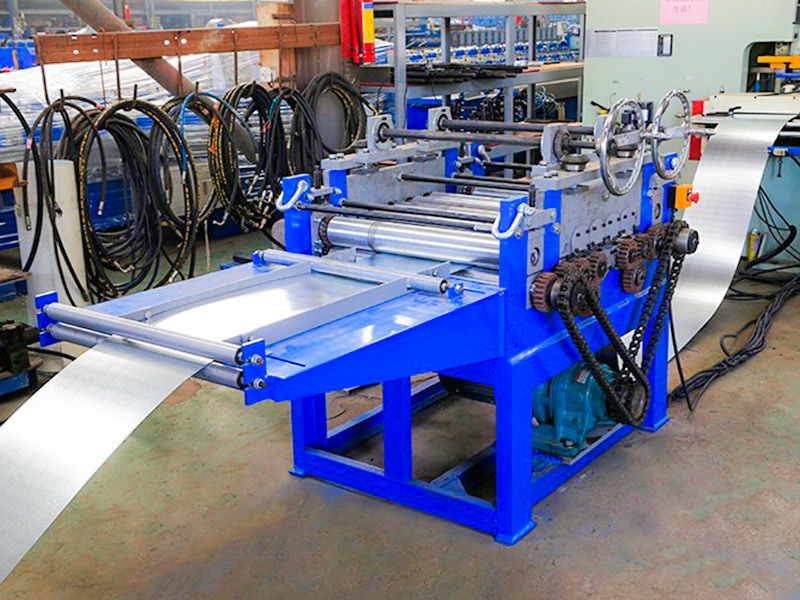

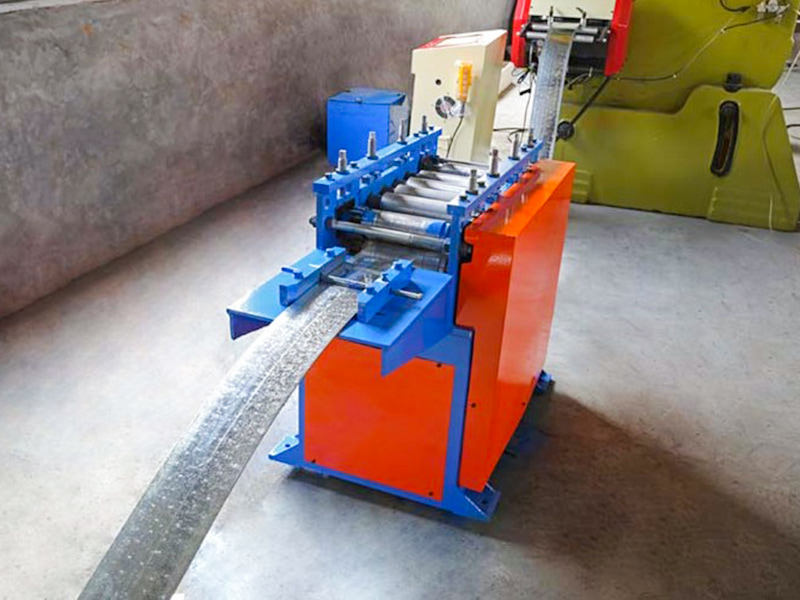

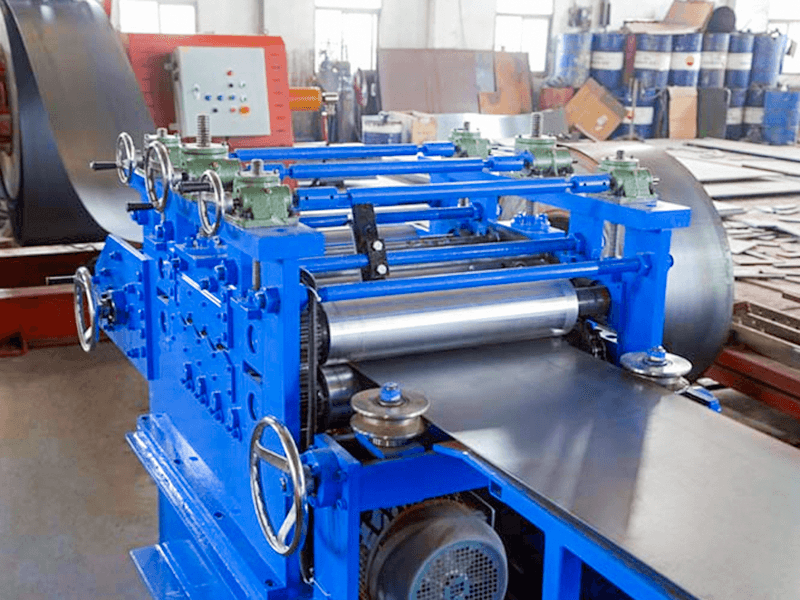

Estrutura Básica:
Estrutura: Uma estrutura robusta.
Conjunto de rolos de alisamento superior/inferior: um componente essencial. Normalmente, consiste em vários rolos cilíndricos dispostos em um padrão escalonado (comumente visto em números ímpares, como 9, 11, 13, 15, 17 ou 21).
Rolos superiores: Normalmente montados em uma viga transversal totalmente ajustável, alguns ou todos os quais podem ser ajustados de forma independente (usando um volante ou motor).
Rolos Inferiores: Normalmente fixos ou com apenas alguns rolos ajustáveis. Os rolos de acionamento (acionados por um motor através de um redutor ou caixa de engrenagens) normalmente estão localizados na linha inferior.
Ajuste de folga: Acionado manualmente, eletricamente ou hidraulicamente, este mecanismo ajusta com precisão a pressão descendente dos rolos superiores em relação aos rolos inferiores (ou seja, pressão de endireitamento/pressão de endireitamento). Máquinas de alta precisão permitem o ajuste independente de cada rolo superior.
Sistema de acionamento: Um motor, redutor, acoplamento e caixa de distribuição de engrenagens giram alguns ou todos os rolos inferiores, puxando a tira para frente. Este sistema normalmente é sincronizado com a velocidade da linha de produção.
Dispositivos de guia: Rolos de guia laterais ou placas de guia são normalmente instalados na entrada e na saída para evitar que a tira se desvie.
Rolos de apoio (opcional): Para máquinas endireitadoras de chapas largas ou grossas, os rolos de suporte são instalados na parte traseira (não funcional) dos rolos de trabalho para evitar deflexão excessiva.
Sistema de Lubrificação: Lubrifica rolamentos de rolos.
Capa protetora: Fornece proteção de segurança.
| Tipo | HCL-200 | HCL-300 | HCL-400 | HCL-500 | HCL-600 |
| Largura (mm) | 200 | 300 | 400 | 500 | 600 |
| Espessura (mm) | 1,0 ～ 6,0 | ||||
| Redutor | 13h30 | ||||
| Potência do motor (CV) | 5 | 5 | 7 | 7 | 7 |
| Método de ajuste | Engrenagem sem-fim | ||||
| Ajuste de velocidade | Regulação de velocidade de frequência variável | ||||
| Diâmetro do rolo de nivelamento. | ￠90×7 (superior 4 abaixo 5) | ||||
| Potência (V) | CA 3Ph 380V | ||||
| Tamanho da máquina (C×L×A) | 1450×680×1580 | 1450×780×1580 | 1450×880×1580 | 1450×980×1580 | 1450×1080×1580 |
| Peso da Máquina (Kg) | 430 | 550 | 670 | 800 | 900 |
