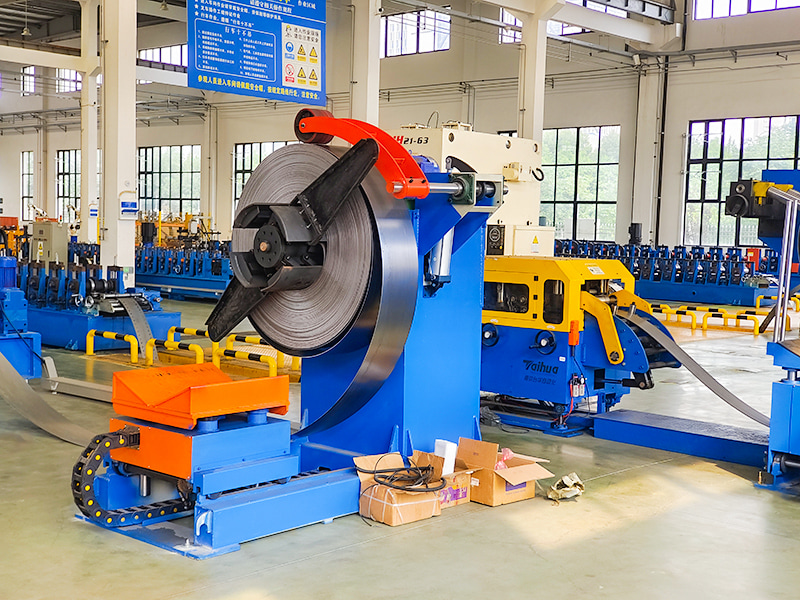

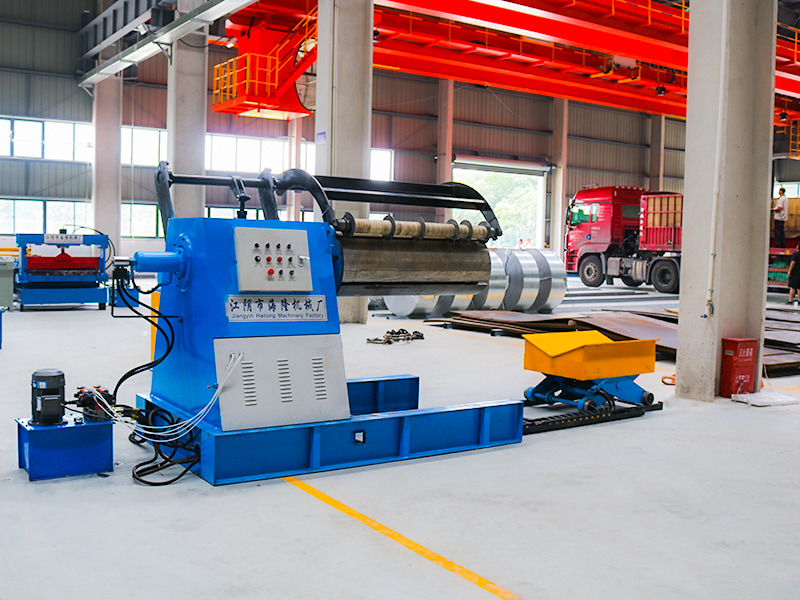

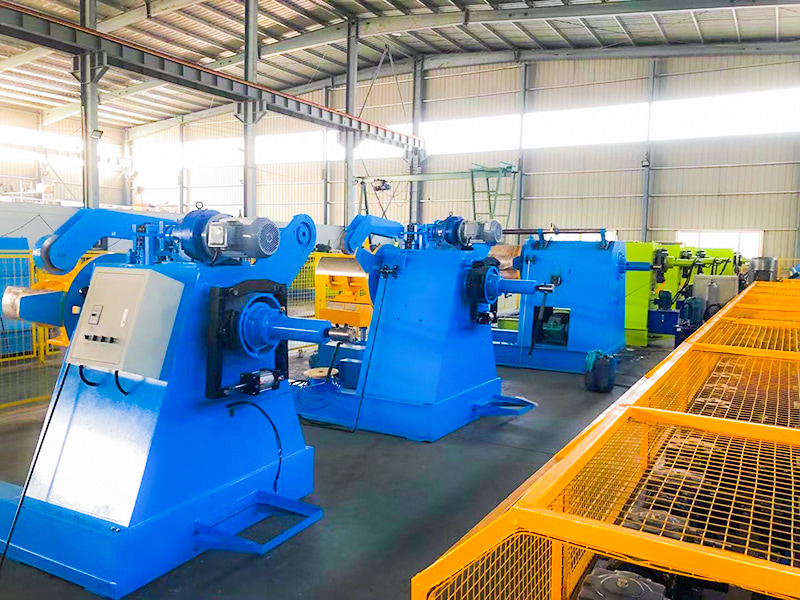

Um desbobinador hidráulico de bobina de aço é uma peça-chave do equipamento usado em linhas de processamento de chapas metálicas (como linhas de perfilagem, linhas de corte, linhas de corte no comprimento e linhas de estampagem) para apoiar, desenrolar e controlar bobinas de metal (aço, alumínio, cobre, etc.). Sua principal característica é o uso de um sistema hidráulico como principal método de alimentação e controle.
Jiangyin Hailong Machinery Factory é Desbobinadores hidráulicos de bobina de aço Fornecedor na China. Com mais de 1200 relacionamentos com clientes, atendemos uma infinidade de indústrias com equipamentos personalizados de perfilagem, fornecendo Desbobinadores hidráulicos de bobina de aço à venda.
Componentes principais:
Estrutura/Base: Suporta toda a unidade.

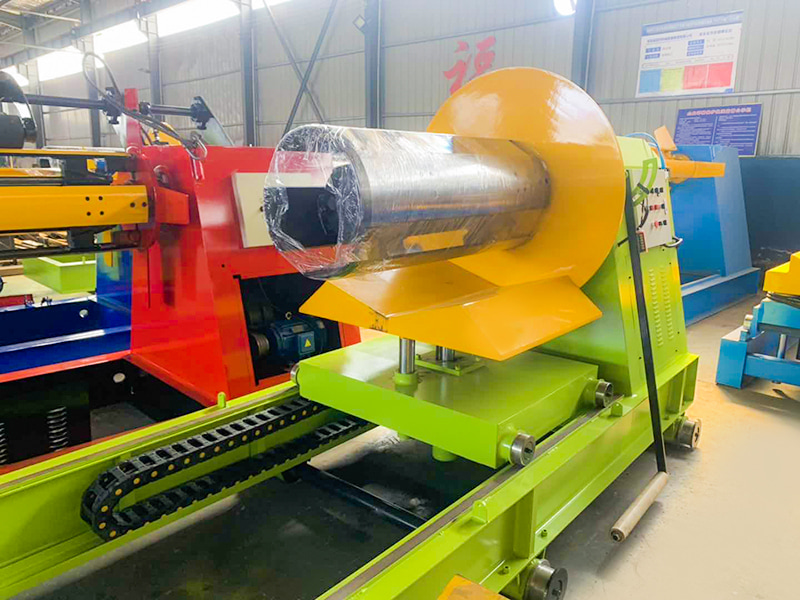

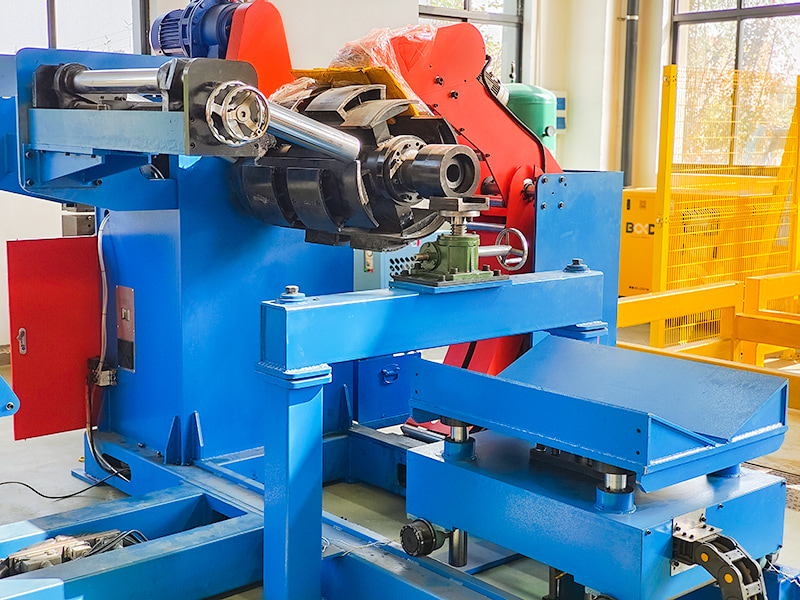

Carretel Hidráulico de Expansão e Contração: Componente central, contendo um cilindro hidráulico e mecanismo de expansão e contração (placas setoriais, mangas piramidais, etc.).
Fuso e Rolamentos: Apoiam a rotação da bobina.
Braço de pressão (Rolo de pressão): Acionado por um cilindro hidráulico, o braço de pressão pressiona o anel externo da bobina.
Braço de transporte/Carrinho de transporte: Fornece suporte auxiliar para a bobina.
Sistema de Frenagem: Normalmente, um freio a disco hidráulico ou motor hidráulico gera a tensão de desenrolamento.
Sistema de Acionamento: O fuso pode ser acionado por motor e redutor ou por motor hidráulico.
Estação Hidráulica: Inclui bomba hidráulica, motor, tanque de óleo, blocos de válvulas de controle (válvulas direcionais, válvulas proporcionais/servoválvulas, válvulas de pressão, válvulas de fluxo, etc.), resfriador, filtro, etc.
Sistema de Controle Elétrico: CLP, tela sensível ao toque (IHM), sensores (chaves de proximidade, encoders, etc.), etc., utilizados para receber comandos, monitorar estados e controlar com precisão o funcionamento do sistema hidráulico.
Dispositivos Auxiliares: Como o Dispositivo de Centralização de Bobinas (CPC) e guias de borda.
Visão geral do fluxo de trabalho:
Carregamento da bobina: Um guindaste ou carrinho iça a bobina até o braço/carrinho de suporte do desbobinador. O braço de suporte é levantado ou o carrinho se move para alinhar a bobina aproximadamente com o centro da bobina.
Inserção e tensionamento da bobina: A bobina (em seu estado de diâmetro reduzido) é inserida no orifício interno da bobina. O sistema hidráulico impulsiona a expansão da bobina, apoiando firmemente a parede interna da bobina.
Retração do braço do molinete/trole: O dispositivo de suporte abaixa ou se move.
Braço de pressão para baixo: Um cilindro hidráulico aciona o braço de pressão (rolo de pressão) para baixo, pressionando a camada mais externa da bobina.
Estabelecimento de rosqueamento e tensão: Um operador ou um sistema automatizado puxa a cabeça da tira através de equipamentos subsequentes (como um alisador). O sistema de freio é ativado para estabelecer a tensão de desenrolamento necessária.
Operação de desenrolamento: A linha de produção é iniciada e o fuso (acionado por um motor elétrico ou hidráulico) gira a bobina e a bobina para desenrolar. O braço de pressão aumenta gradualmente à medida que o diâmetro da bobina diminui, enquanto o sistema de travagem fornece continuamente uma tensão constante.
Descarregando: Quando a bobina está esgotada, o braço de pressão levanta, a bobina é comprimida hidraulicamente e o braço/carrinho de suporte da bobina se move para uma posição de suporte para remover o núcleo vazio da bobina, preparando-se para o próximo ciclo.
| Tipo | MTC-700 | MTC-800 | MTC-1000 | MTC-1300 | MTC-1600 |
| Largura do material (mm) | 700 | 800 | 1000 | 1300 | 1600 |
| Espessura do material (mm) | 3 | ||||
| Diâmetro Interno. (mm) | φ450 ～ 530 | ||||
| Diâmetro Externo. (mm) | φ1200 | φ1200 | φ1200 | φ1200 | φ1200 |
| Peso (Kg) | 2.500 ～ 20.000 | 3.000 ～ 20.000 | 3.000 ～ 20.000 | 3.000 ～ 20.000 | 3.000 ～ 20.000 |
| Velocidade (m/min) | 15 | ||||
| Expandindo | Expansão hidráulica | ||||
| Peso da Máquina (Kg) | 2000 | 2100 | 2300 | 2500 | 3000 |
| Tamanho da máquina (mm) | 1,7×1,3×1,4 | 1,8×1,4×1,4 | 2,0×1,5×1,6 | 2,5×1,8×1,8 | 3,0×2,0×2,0 |
| Poder | AC 3Ph 380V (pode personalizar) | ||||
