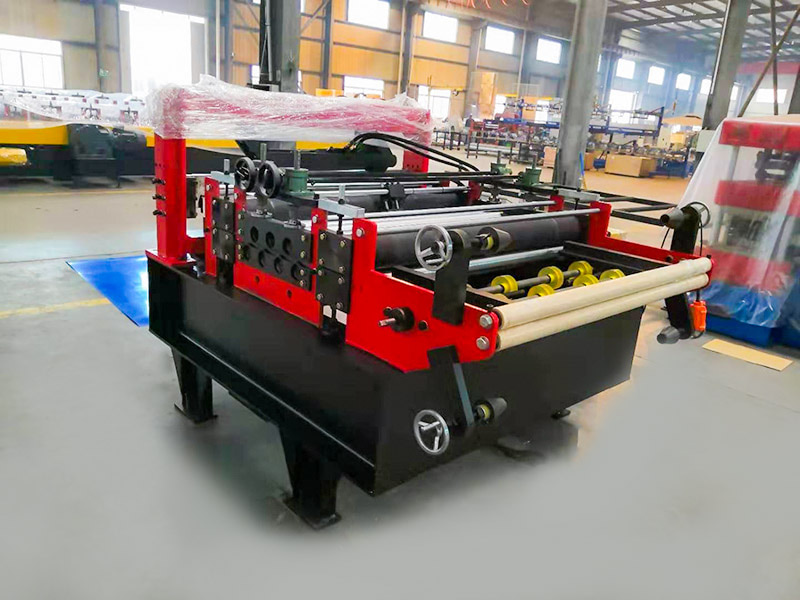

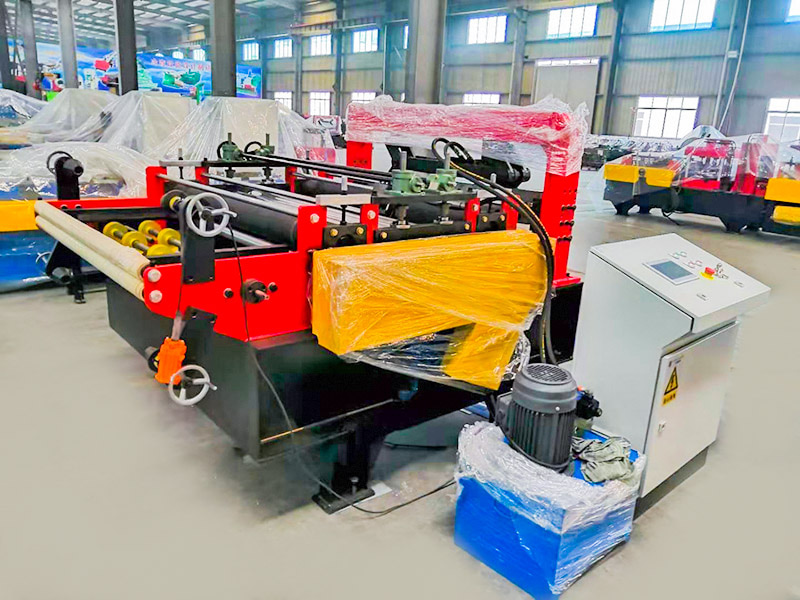

A Máquina Aplainadora e Cortadora Simples de Bobinas é uma máquina econômica dois em um para pré-processamento de chapas metálicas, oferecendo estrutura simples, funções básicas e baixo custo. Ele integra o aplainamento de bobinas e o corte longitudinal em uma linha de produção única e simplificada, permitindo o processamento contínuo da bobina até a folha plana. Projetado para aplicações de pequena escala e baixo orçamento, ele atende aos requisitos fundamentais de "desenrolamento, nivelamento e corte no comprimento".
Jiangyin Hailong Machinery Factory é Máquina simples de achatamento e corte de bobina Fornecedor na China. Com mais de 1200 relacionamentos com clientes, atendemos uma infinidade de indústrias com equipamentos personalizados de perfilagem, fornecendo Máquina simples de achatamento e corte de bobina à venda.
Funções principais:
Desenrolamento (Desenrolamento): Suporta e desenrola lentamente a bobina, aliviando o estresse da bobina.
Nivelamento (Endireitamento): Os rolos mecânicos eliminam deformações como bordas onduladas, empenamentos e curvaturas, restaurando o nivelamento.
Cisalhamento (corte no comprimento): corta a tira de metal alimentada continuamente (achatada) em folhas únicas em um comprimento predefinido.
Características do equipamento:
Estrutura Simples: Sem sistemas de automação complexos, design mecânico compacto e dimensões reduzidas (normalmente de 5 a 10 metros de comprimento).
A operação manual é predominante: o carregamento manual da bobina, o ajuste de parâmetros (como a pressão do rolo de nivelamento) e a coleta de folhas dependem da experiência do operador.
A funcionalidade é simplificada: concentra-se apenas no desenrolamento e nivelamento, sem recursos avançados como correção automática da banda, controle de tensão e corte de precisão.
Baixo custo: O preço é de aproximadamente 1/5 a 1/3 de uma linha de nivelamento totalmente automática (normalmente dezenas de milhares de RMB).
Baixo consumo de energia: A potência do motor é relativamente baixa (normalmente 11kW a 30kW), tornando-o adequado para pequenas oficinas.
Estrutura Típica:

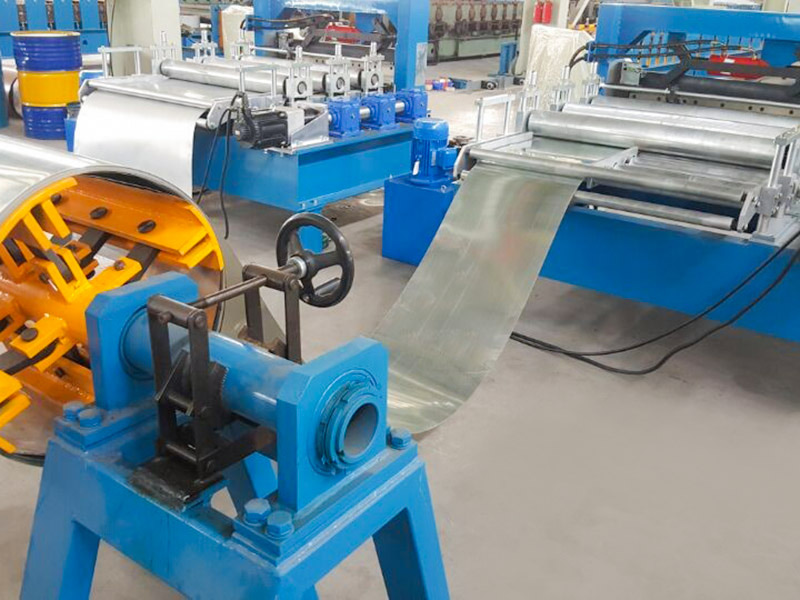

Suporte de desenrolamento: Uma estrutura simples em forma de cone ou em balanço com uma bobina que se expande e contrai manualmente para fixar a bobina.
Plataforma Alimentadora: Guia manualmente o cabeçote de tira para dentro da niveladora.

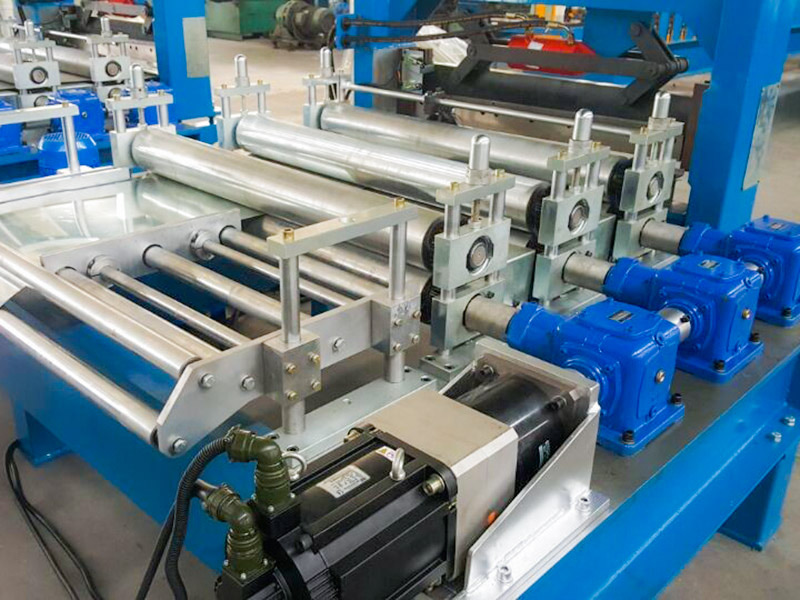

Unidade de nivelamento: A unidade central, contendo 5 a 9 rolos de nivelamento (menos do que nos modelos avançados), corrige a deformação através da flexão dos rolos.
Dispositivo de corte:
Tesouras Hidráulicas: Baixo custo e fácil manutenção, adequadas para espessuras ≤3mm (a escolha principal).
Tesouras pneumáticas: Ainda mais acessíveis, adequadas apenas para chapas metálicas ≤1,5 mm (propensas a deformações).
Rack de Cisalhamento: Recebe as chapas niveladas para manuseio e empilhamento manual.
| Requisito de energia | Tensão | 380V/50Hz/3Ph (pode personalizar) |
| Potência do motor principal | 7,5 kW | |
| Potência do cortador | 5,5 kW | |
| Velocidade de produção | 10-15m/min | |
| Espessura da Estrutura | 18mm | |
| Diâmetro do eixo | 80mm | |
| Dirigir | Engrenagem | |
| Aço H | 400mm | |
| Tela | IHM | |
| Tipo de corte | Ajuste de comprimento e pós-corte | |
| Sistema de controle | CLP Siemens | |
| Instale a dimensão (depende do design final) | 3,6m×1,5m×1,2m | |
| Peso total (aprox.) | 3,0T | |
