Os componentes principais normalmente incluem:
Carregador/Desbobinador: Carrega e desenrola as bobinas metálicas.
Dispositivo de guia/endireitamento: Garante que a tira entre diretamente na área de formação.

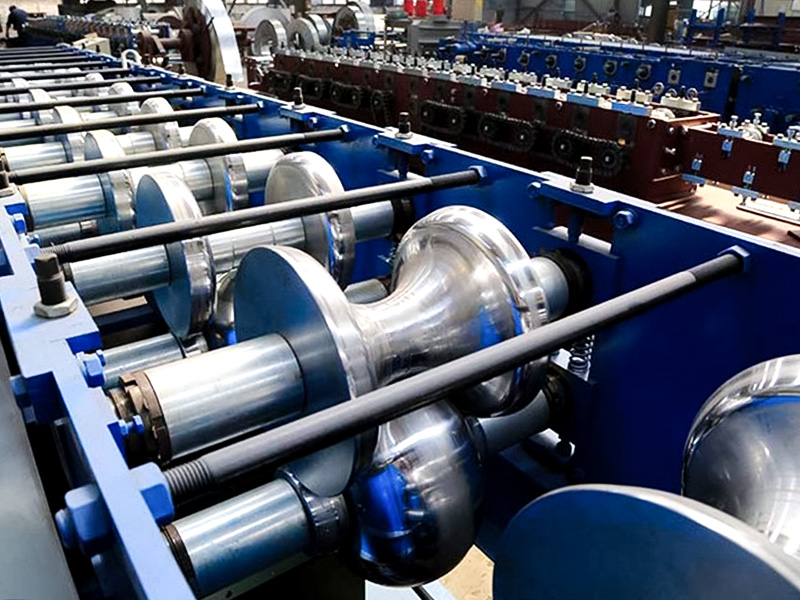

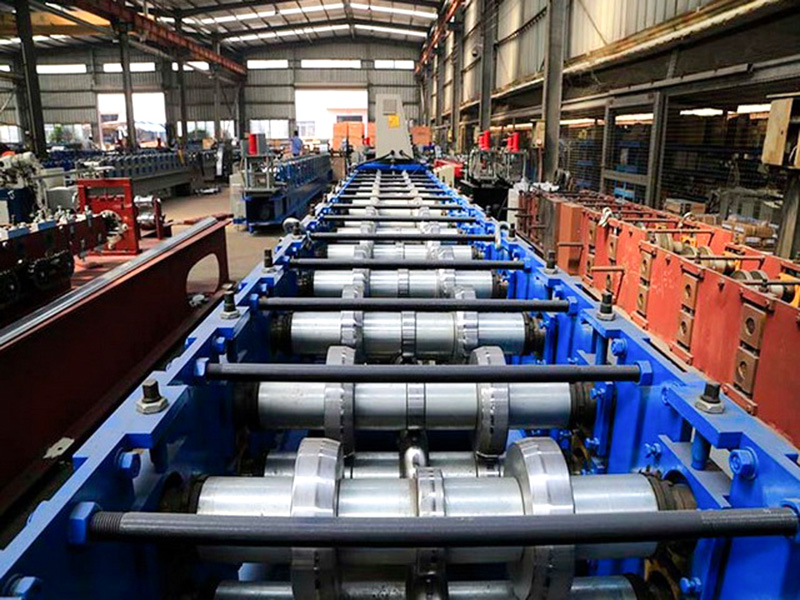

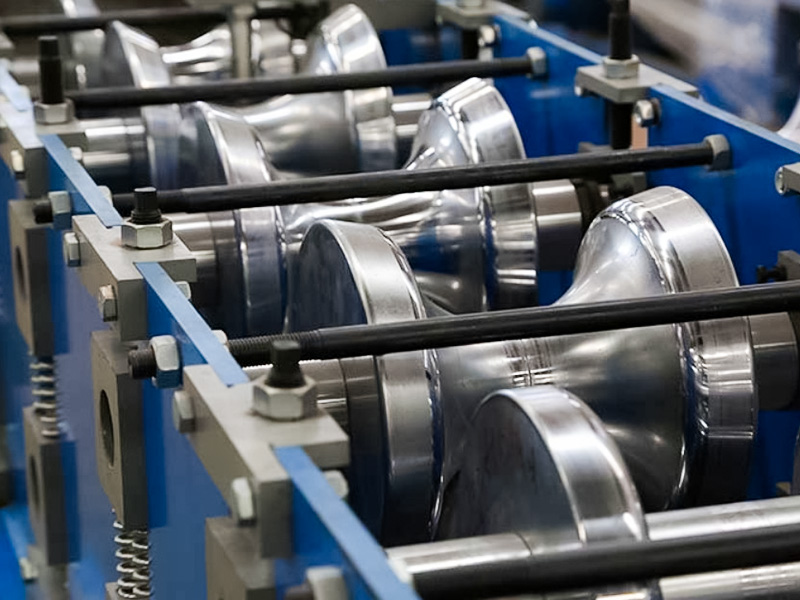

Estrutura de conformação multipadrão: O componente central, cada estrutura contendo um ou mais pares de rolos de conformação superior e inferior, é responsável por dobrar gradualmente o metal.

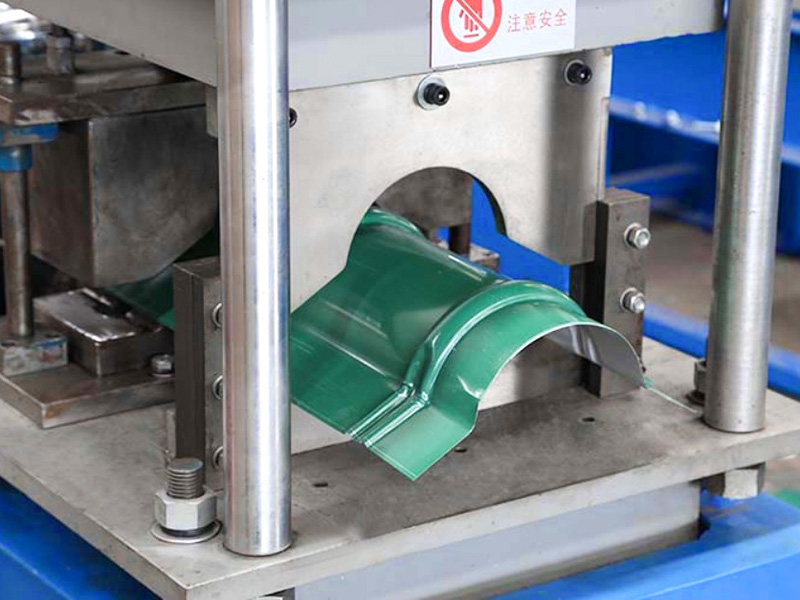

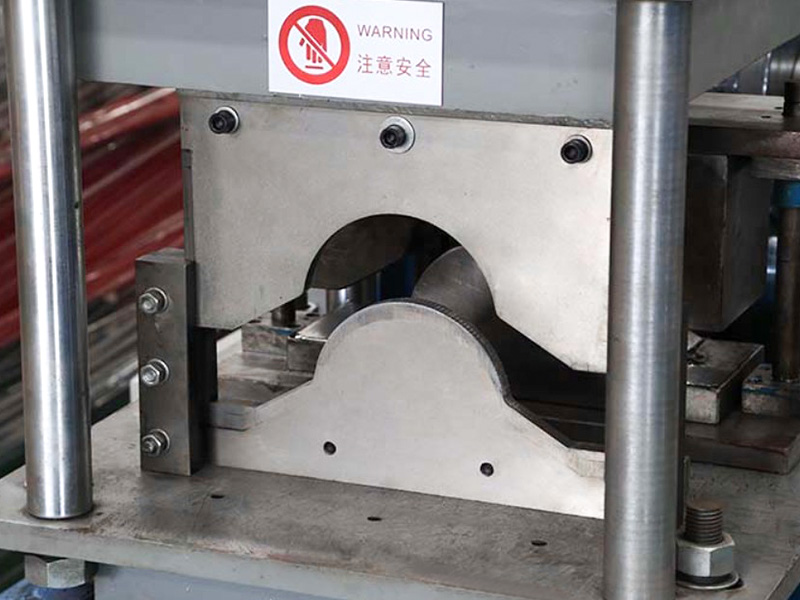

Dispositivo de corte: Normalmente, uma tesoura flutuante hidráulica ou tesoura de parada corta com precisão a folha no comprimento desejado à medida que ela continua a se mover.
Sistema de Descarregamento/Empilhamento: Recolhe e empilha as folhas formadas e cortadas.

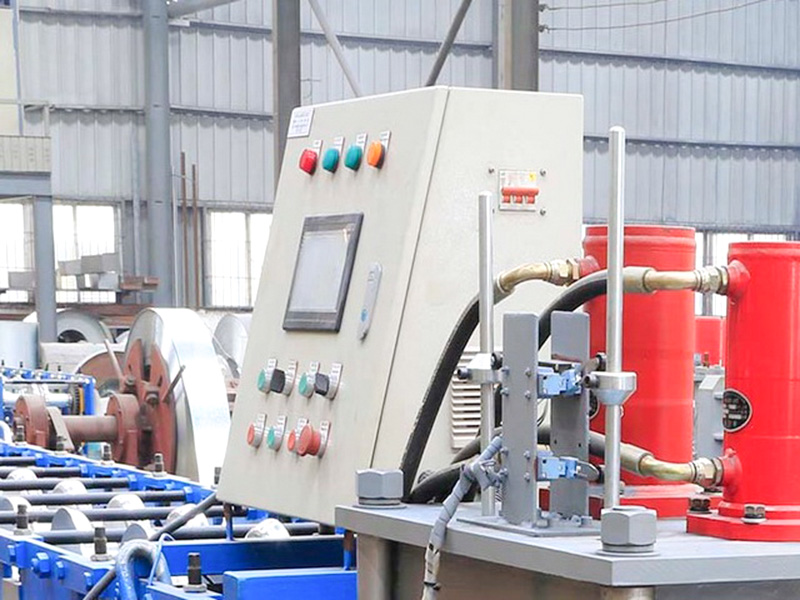

Sistema de Controle (PLC): Controla a velocidade de operação, comprimento de corte e contagem de toda a linha de produção.
| Parâmetros Técnicos | ||
| Artigo | Parâmetro | Observação |
| Base da Máquina | Padrão Nacional No.45 I-Beam Steel | Estrutura Geral de Soldagem |
| Material do rolo | Aço 45# de alta qualidade | Usinagem fina, temperado, revestido com cromo duro |
| Eixo Principal | φ75,45# Aço | Usinagem fina, temperada |
| Formando Grupos | 14 | |
| Potência do motor principal | 5,5 kW | |
| Método de condução | Transmissão por corrente | |
| Modo de corte | Corte Hidráulico | A potência do motor da estação hidráulica é de 4,0 kW |
| Lâmina de corte | Cr12MoV | Extinguido, HRC58-62 |
| Desbobinador | Carga de 5 toneladas, com plataforma de carregamento | A potência do motor da estação hidráulica é de 2,2 kW |
| Sistema de controle | CLP Siemens/Schneider | |
| Sistema Hidráulico | Marca BeiJin Huade | |
| Comprimento total da linha de produção | Cerca de 18 metros | |
| Peso do equipamento | Cerca de 6 toneladas | |
| Espessura da matéria-prima | 0,4-0,6 mm | Bobina galvanizada Q235 |
| Velocidade de produção | 12~15m/min | |
